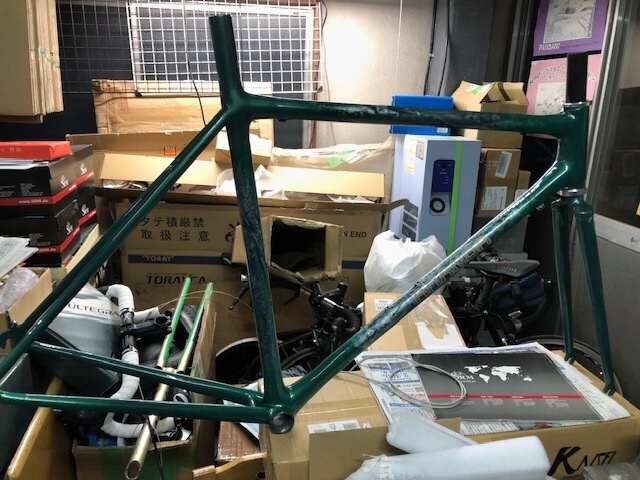

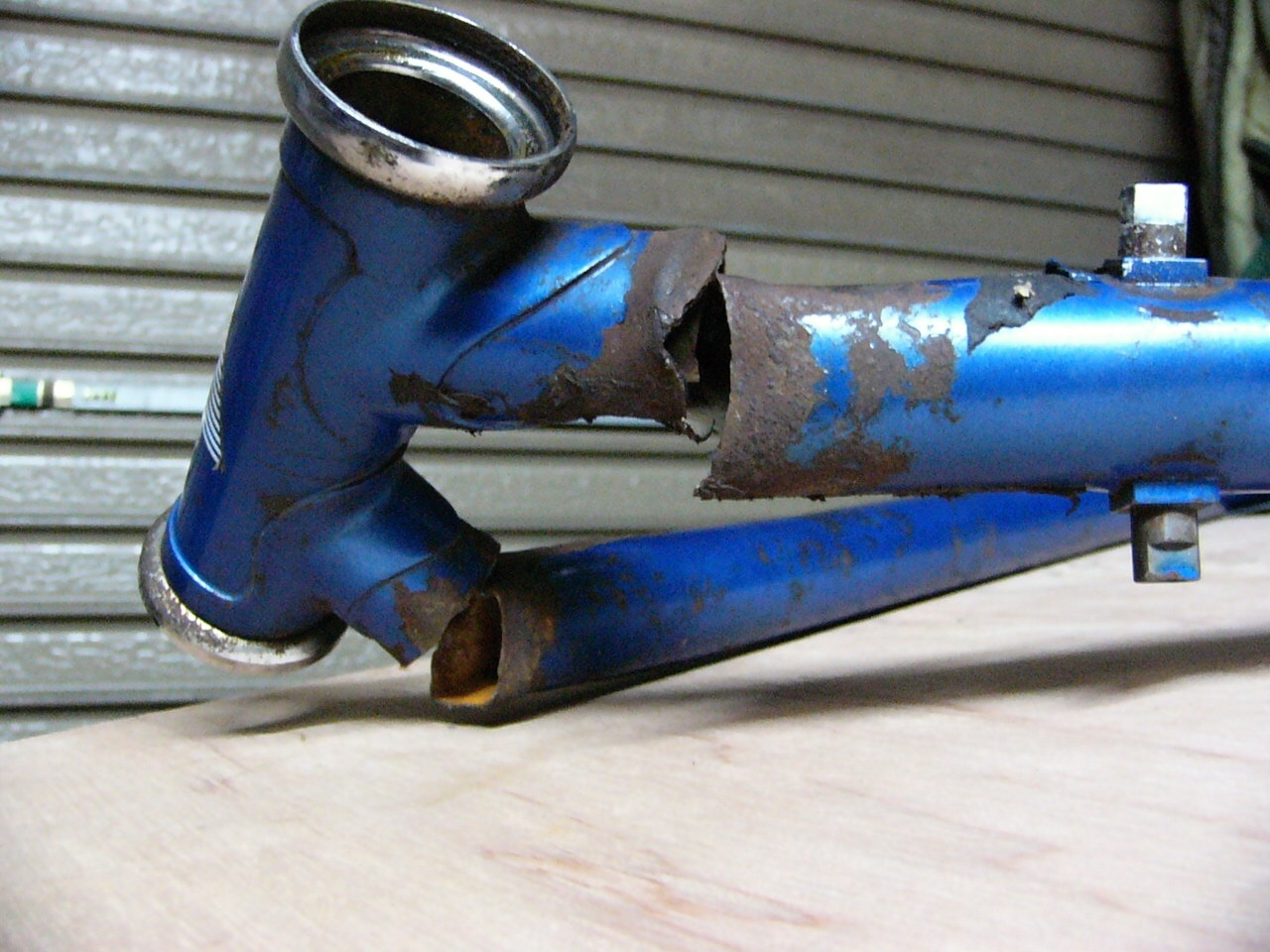

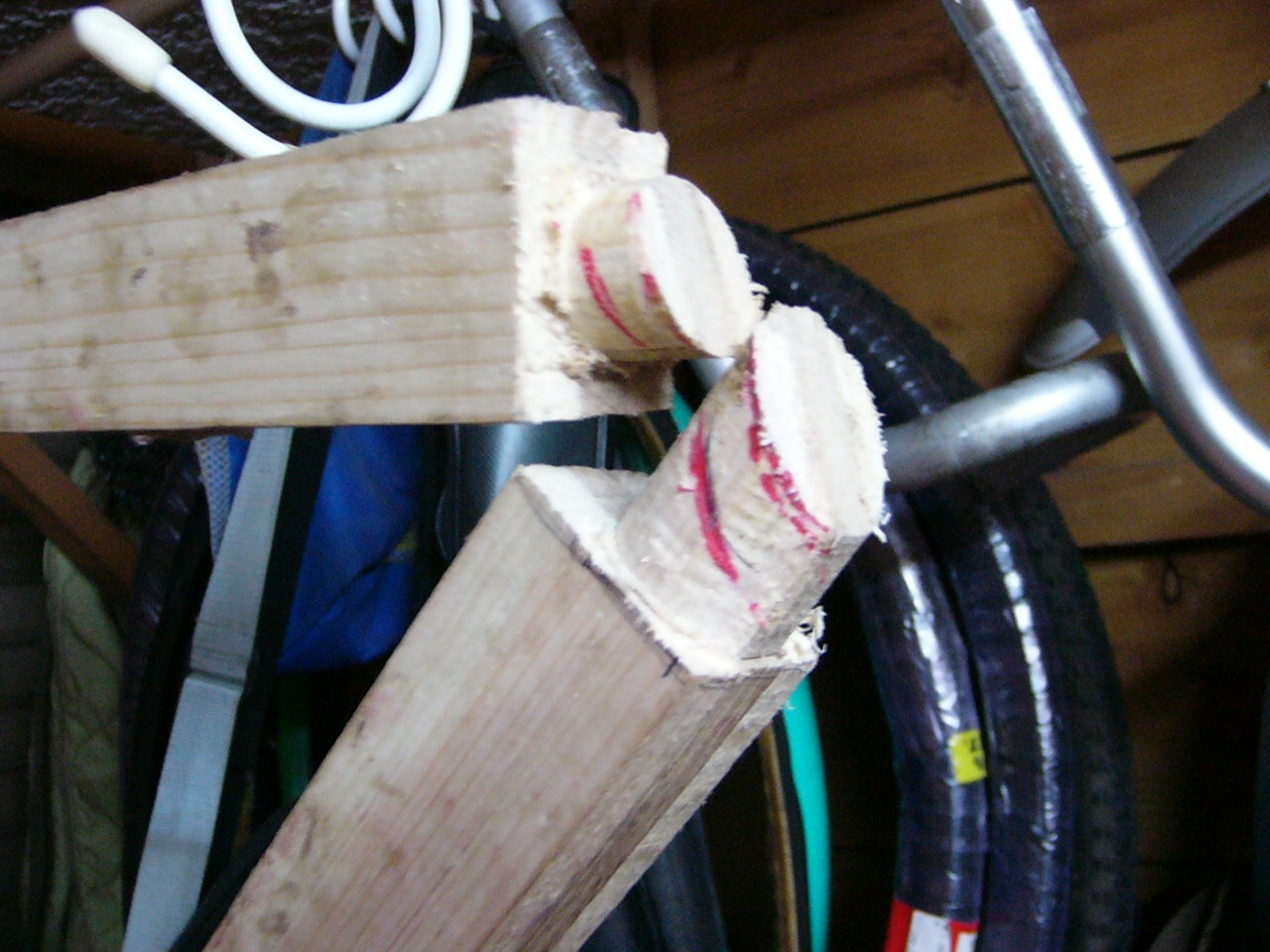

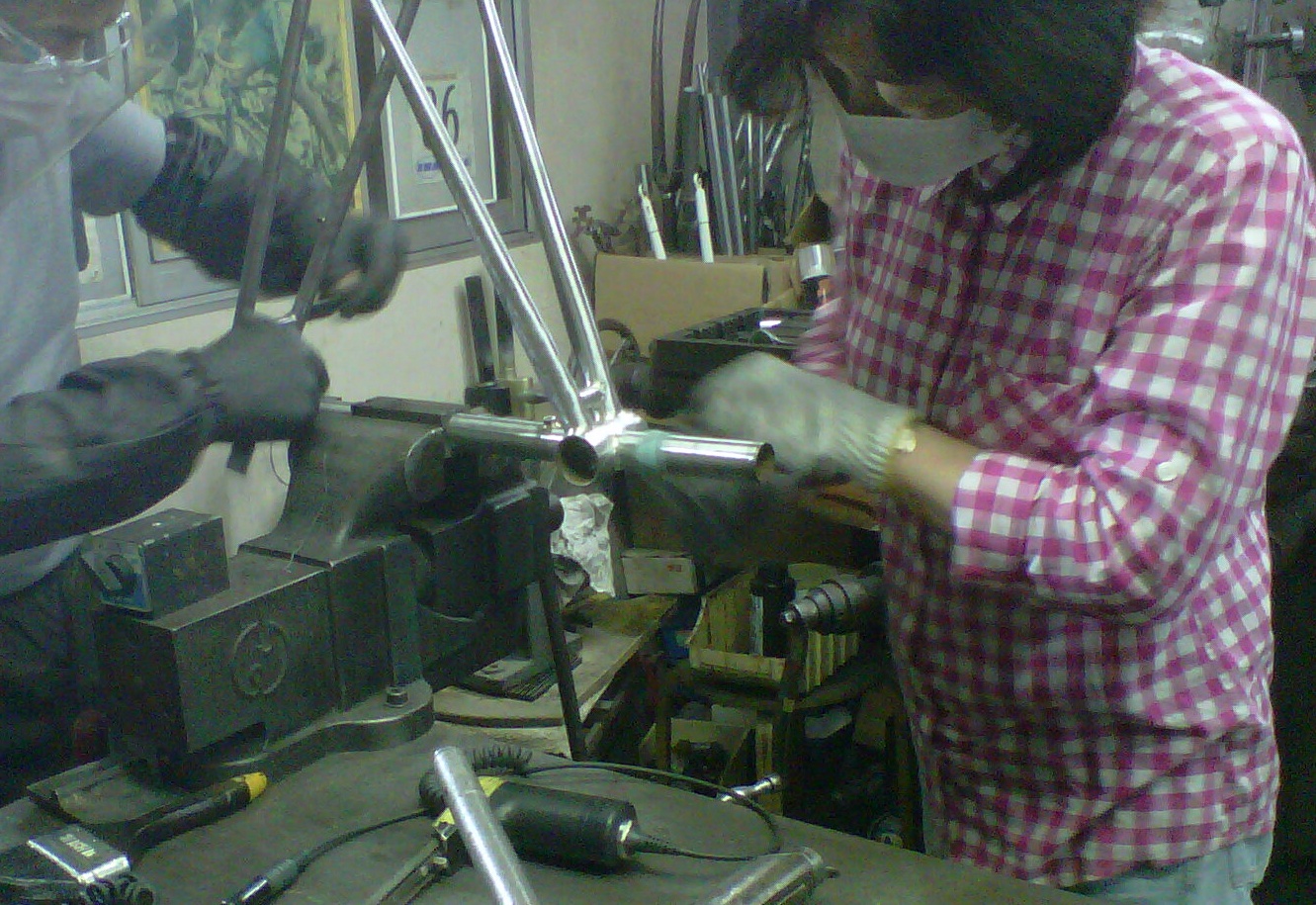

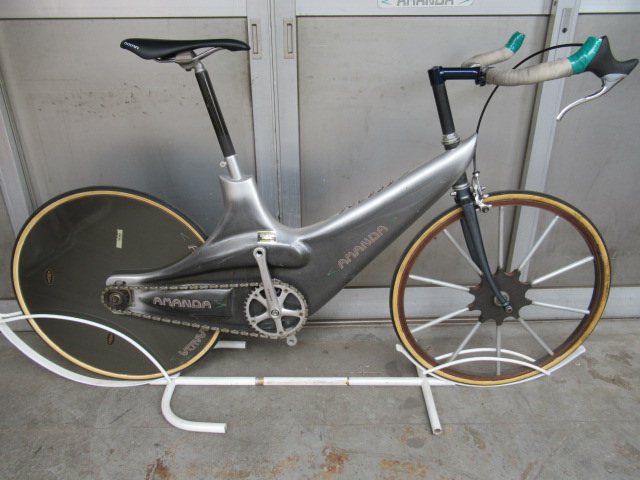

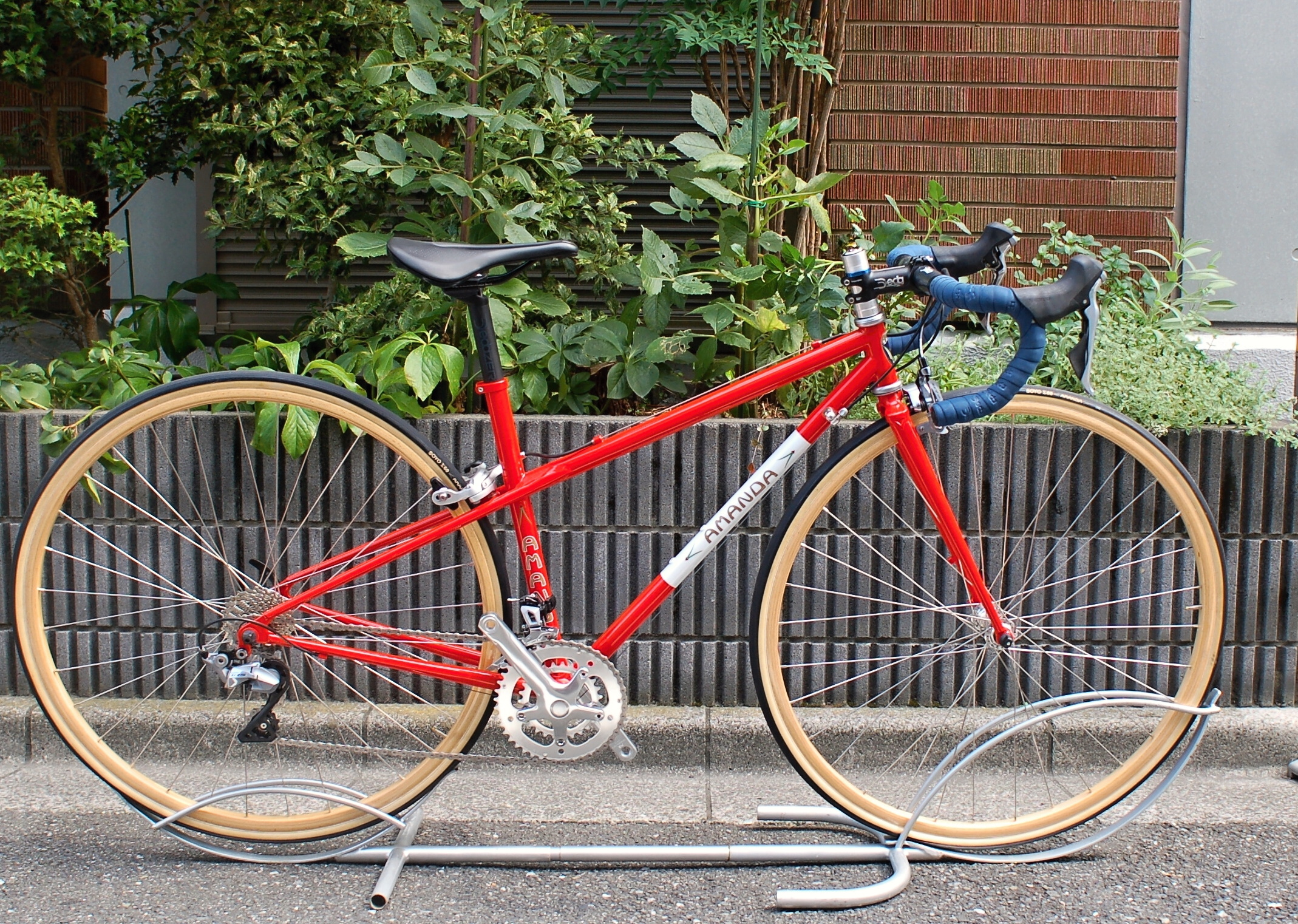

　アマンダでは、独自の素材、独自の手法で、小径車から五輪代表クラス用のマシンまで、各種のオーダーに応じてきましたが、勇気あるチャレンジャーのために、千葉洋三が使っている作業所を週末に開放。フレームからホイールまで、自作してみようというサイクリストのために「アマンダ　ミニラボ」を開いています。素材の相談、設計のアドバイス、溶接・接着技術のイロハを必要に応じて専門スタッフがマンツーマンでお手伝いします。
自分の夢を自分で設計、自分で製作
「自分で夢を製作」ミニラボ利用説明へのリンク

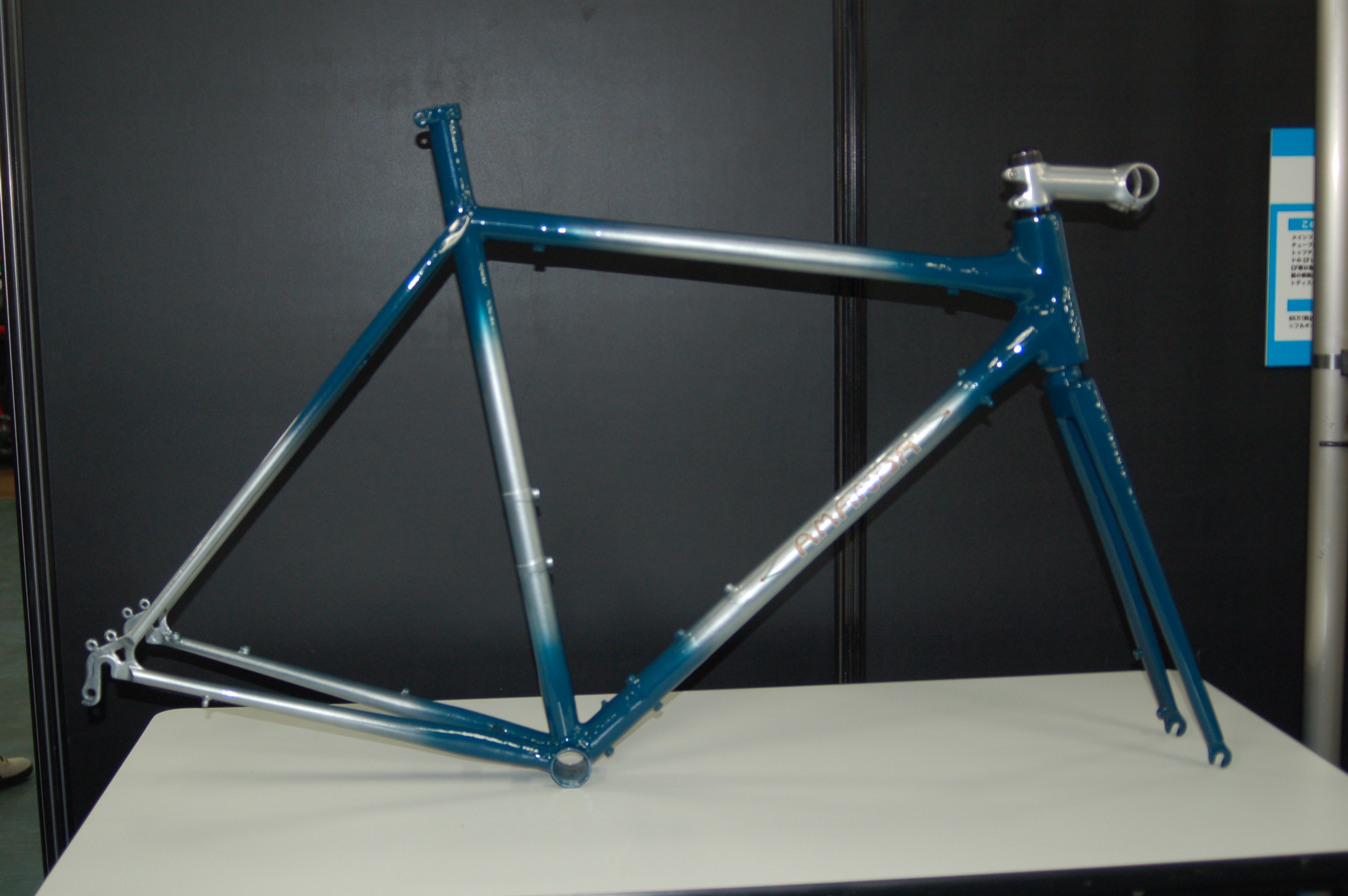

ハンドメイド２０２３のショー（１月２１、２２日）速報
もちろんアマンダも出品しました！
「アマンダ短信」履歴コーナーへ　
なお、ミニラボ工房の仕様、機器などの詳細は、
下方、｢アマンダで創る　ミニラボ」コーナーへ

＞アマンダ短信２０２３０５２８＜
工房主任　安堵勝

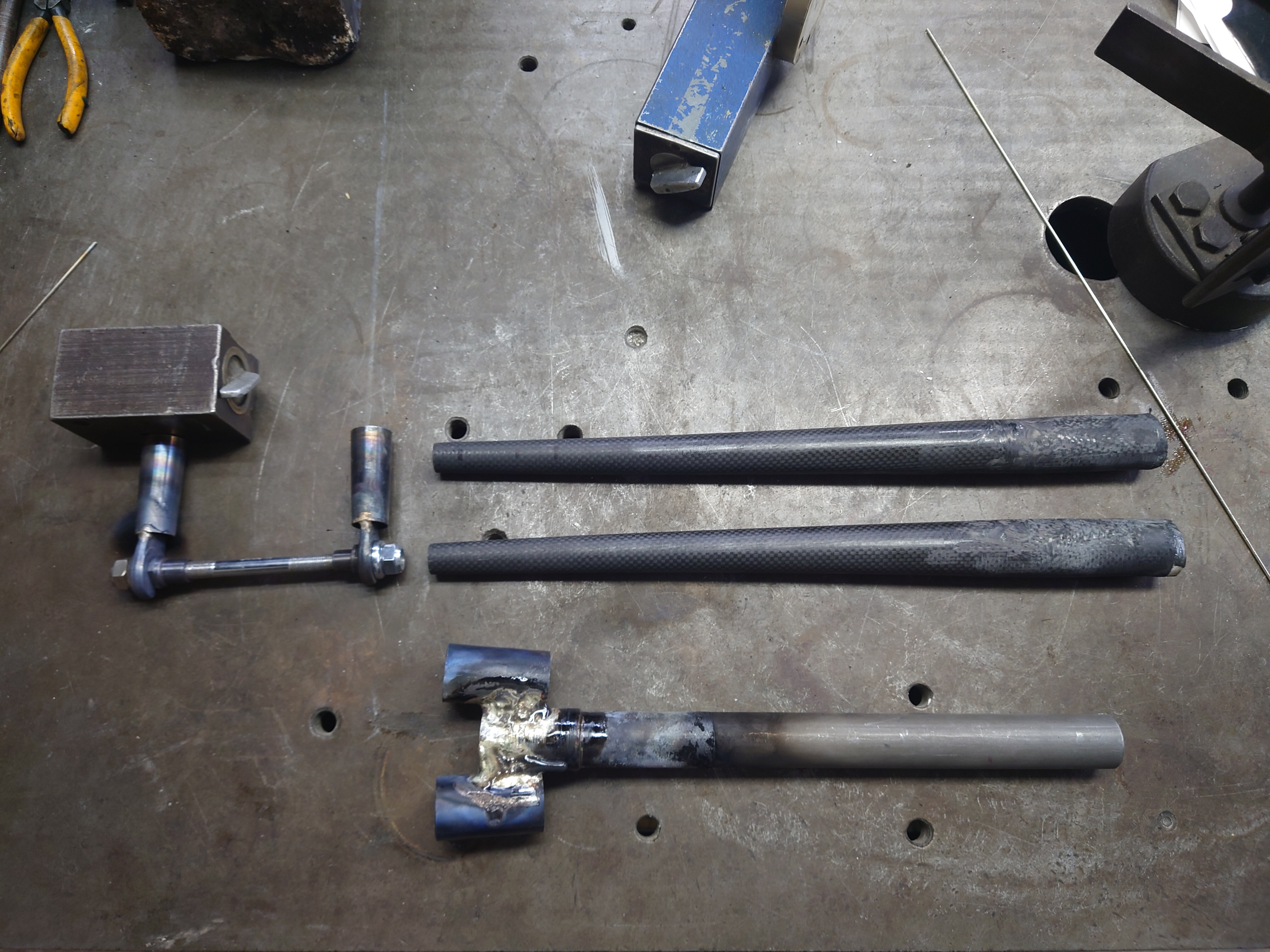

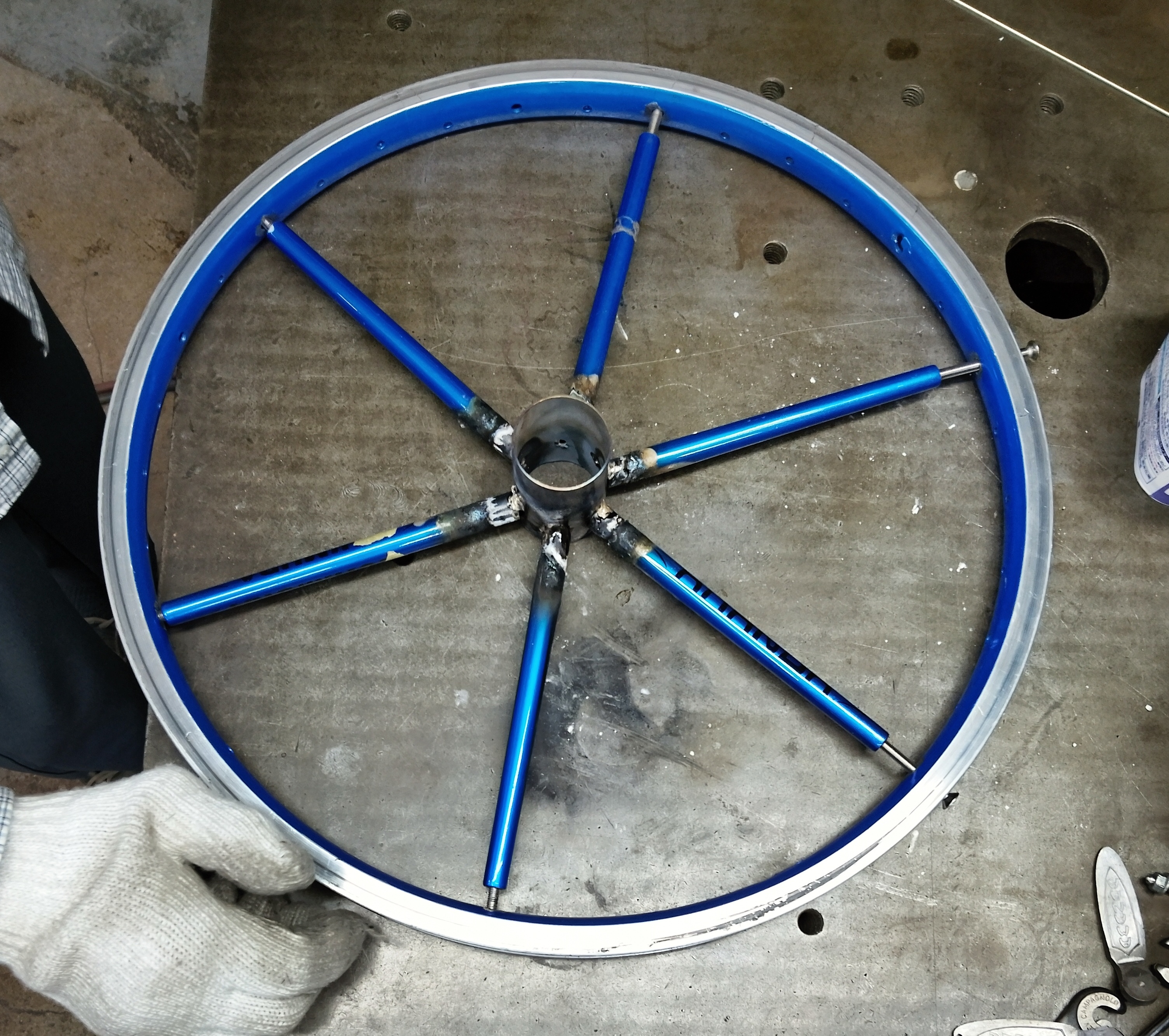

＊お次はF車輪のスポーク部の下準備です。このパイプは、元々はシートステイ材として、製作されたパイプ材です。必要な長さはおおよそ30ｃｍに満たない為、その大半が不要なものとなります。また、固定ナットに合わせて端部カットし、ロー付け後、必要な長さに仕上げるので両端部をカットする形になります。

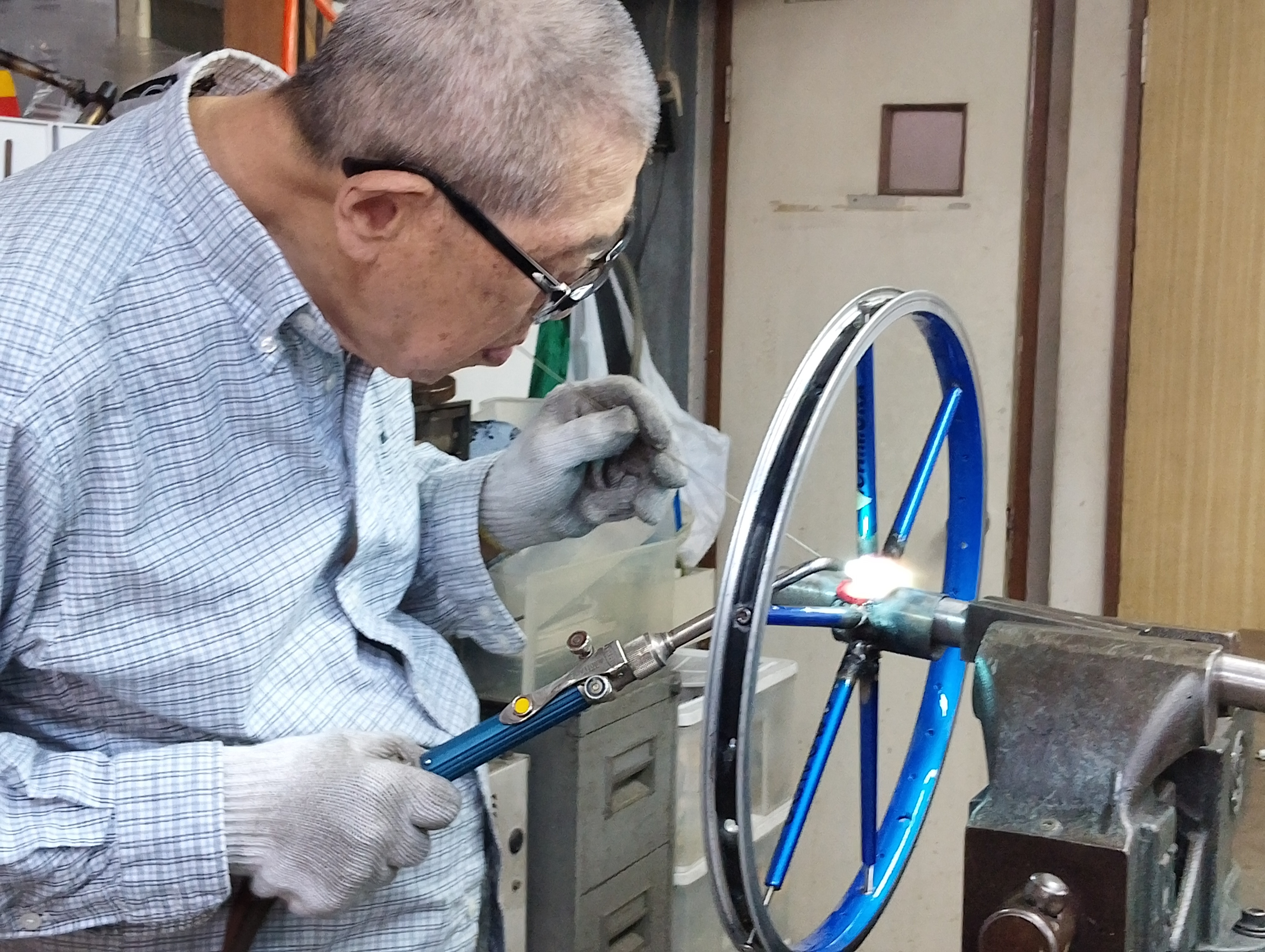

＊ちょっと無駄になる部分が多いのが、気にはなりますが、、、、先端部にナットをロー付けした後は木リム内径に合わせて、スポーク長さを調整しますが、木リムはまだ製作中なので、ここで作業はいったん中断となります。昨日サクラ材を接着したばかりなので、さすがにまだ仕上げることはできません。
＊日曜ということで、都内近郊からランドナー車を製作中の方が今週もいらっしゃいました。Ｆフォークは仕上げを残してほぼ完成し、前回はフレーム材を選定しました。常時在庫しているチューブの種類は多い方ですが、基本頑丈なチューブが多いので時に軽量な方面へ行きたいユーザーには、石渡製チューブを使用（お奨め）する場合があります。特に１インチサイズのカイセイチューブの選択肢はありません。（厚肉パイプがあるんですけど、、、）当人も当初１インチサイズをＴＯＰにとお考えでしたが、最終的に019オーバーサイズに落ち着きました。見た眼も重要ですね。

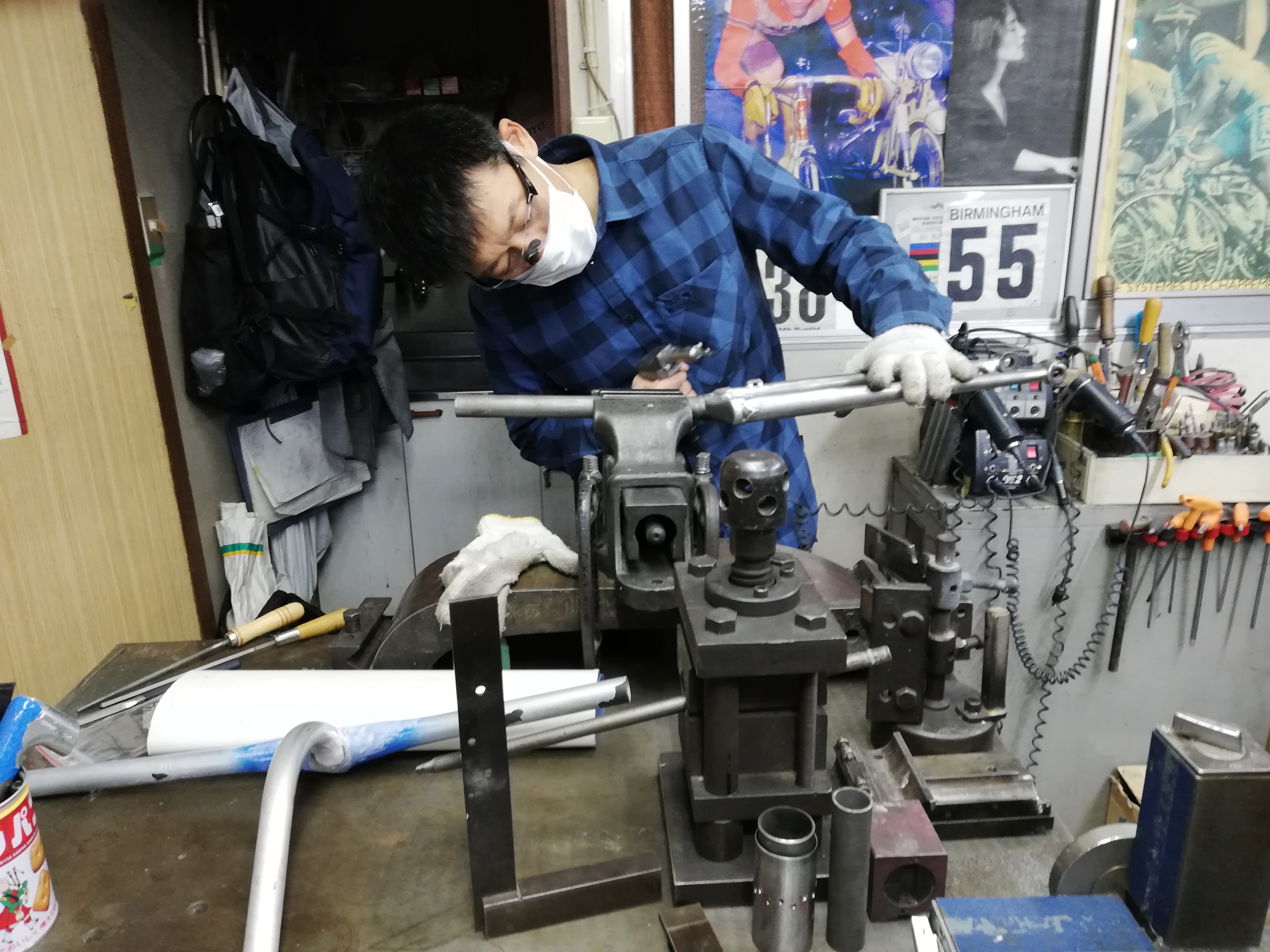

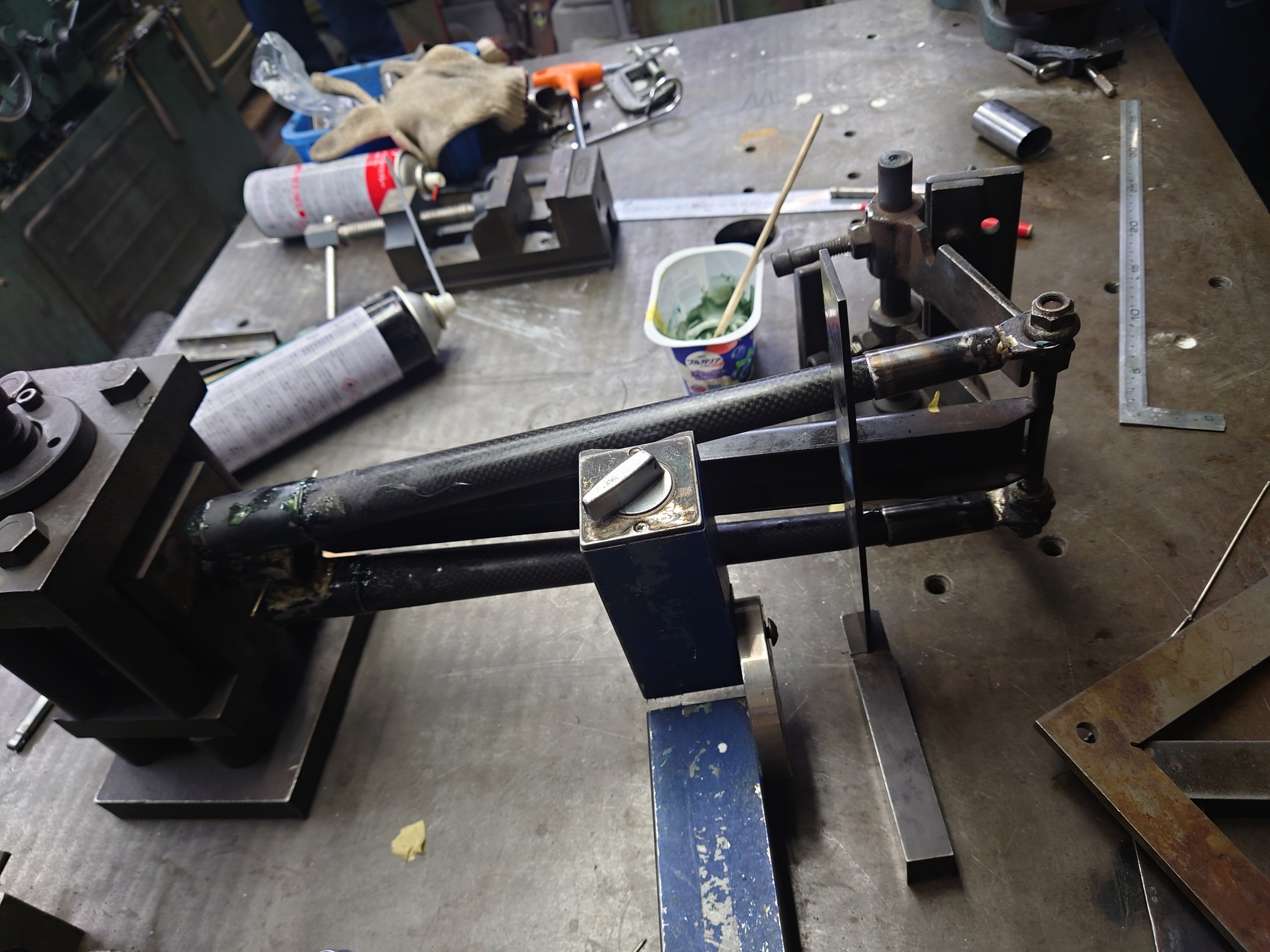

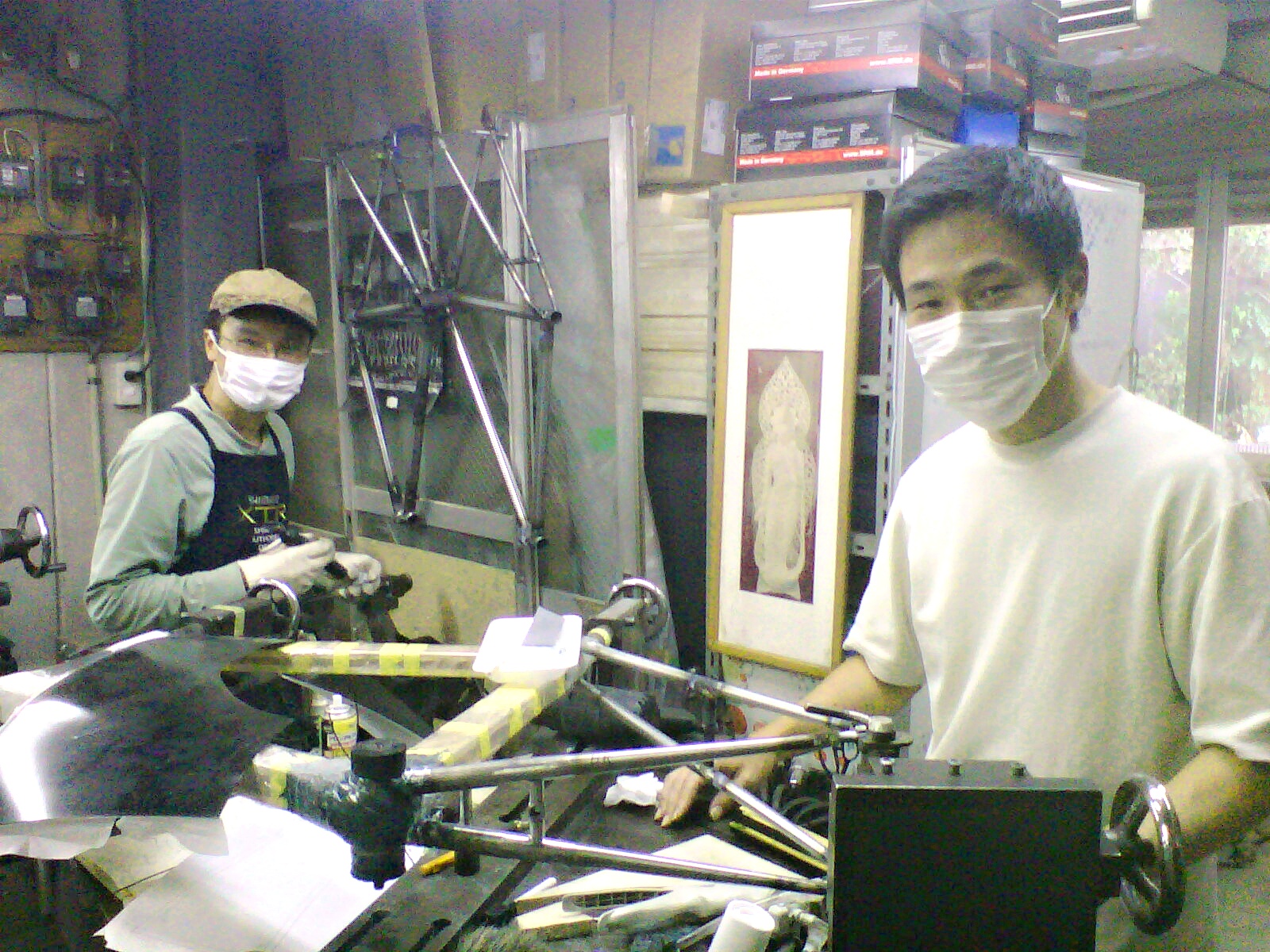

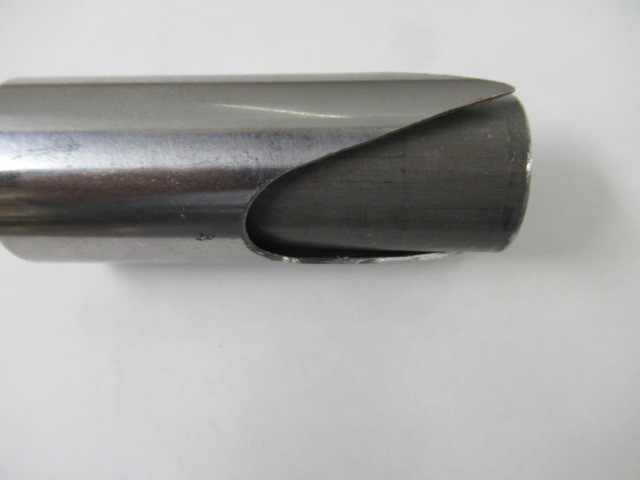

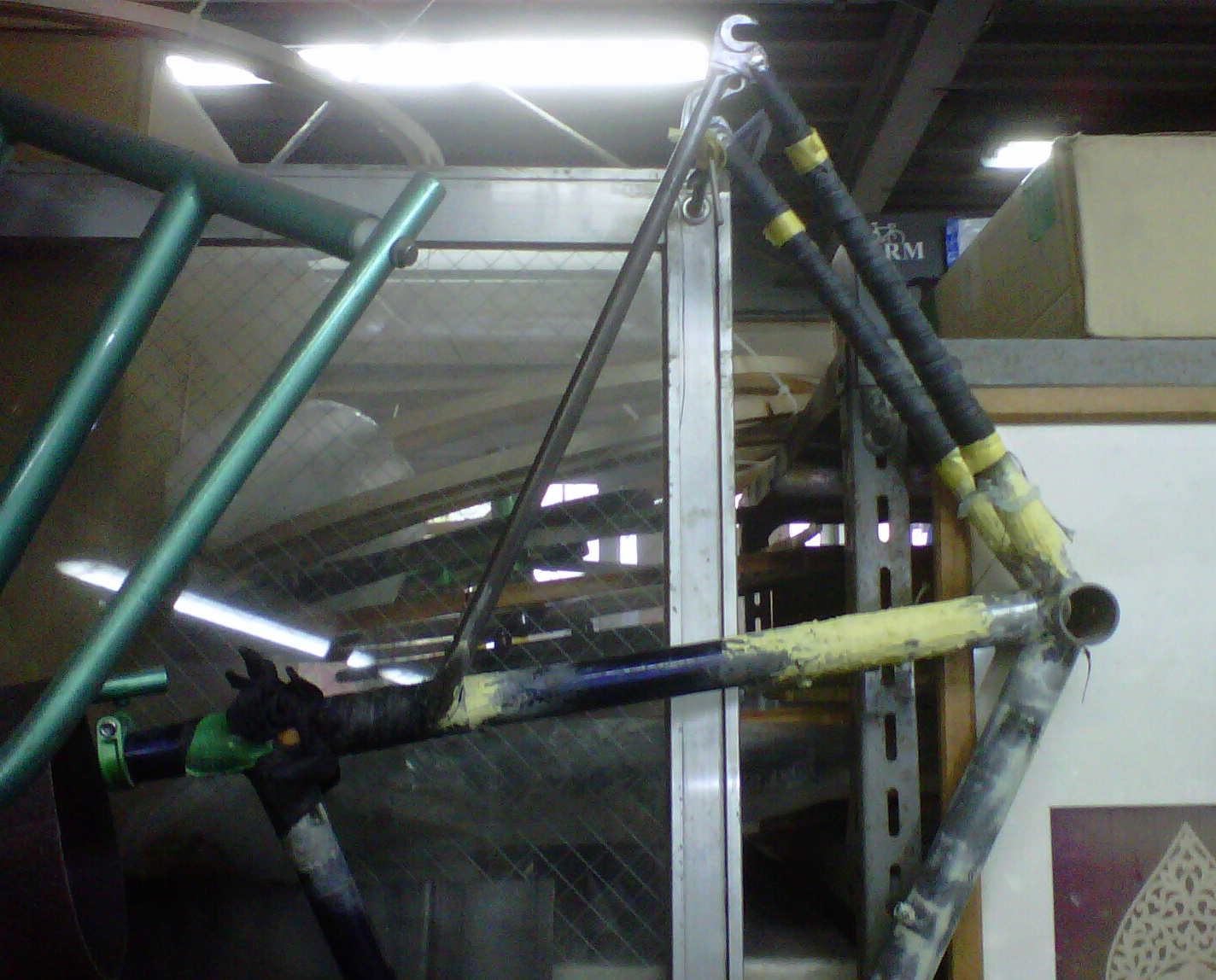

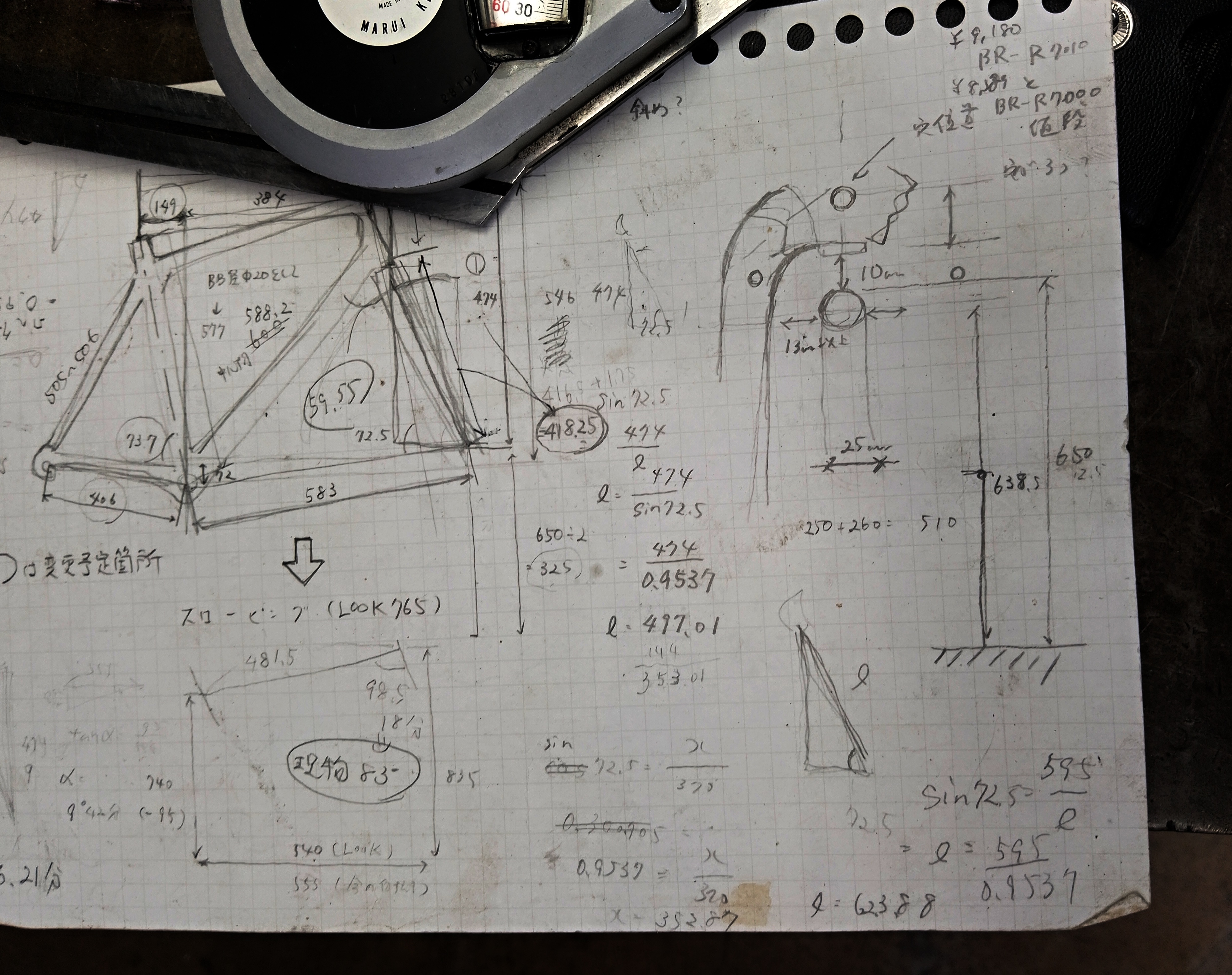

＊先ずは、いつものごとく治具上の固定部材を設計値になるように調整します。今回の設計はランドナー車ですが、ピラーの上下の下げ幅が多いので、スローピング設計となります。スローピング設計とは言え、治具上ではホリゾンタル設計で位置だしします。一度でピタッと固定部材の位置が出ることは稀です。シート角度、ヘッド角度、ＢＢ下がりと誤差を修正しながら、設計値になるように固定部材を調整します。一番最初の調整は特に慎重にポカミスが無いよう慎重に位置だしします。ここでポカミスって、違う寸法で調整して切り出してしまうと後で、治具上で位置だししたのに合わなくなってしまうので。途中、シートチューブのカット合わせで、手間取ってすみませんでした。来週はチェーンステイ＋エンドのロー付け作業からです。
＊今日は次から次へとお客さんが見えられました。木リムスポーク車輪の不具合のご相談に見えられました。＃１３線が切れてしまわれたようです。対策は如何に、、、、
＊そして、自宅工房？で自転車作りを進めているＦさん。新たな課題を練って、その材料手配に見えられました。ダンデムを計画中とのことですが、特殊な車両ゆえに特別な部品が必要になります。
アドバイスも含め、千葉さんから情報収集です。形になるのが楽しみです。
＊あれ、今日来る日だった？と、大阪からランドナー車の仕上げ作業にいらっしゃいました。いつもは土日で来てましたけど、今日は日曜のみでしょうか＞＞＞Fフォーク＋フレームは形になっています。ブレーキ台座のロー付けが残っていますが、まだその小物が入荷していません。なので、仕上げ作業メインでやって頂きました。これが結構根気が居る作業です。

＞アマンダ短信２０２３０５２７＜

＊自転車乗りには良い季節になりました。5月中、時に夏日になる日もありましたが、総じて、朝方はりんやり　日中は気温が上がり、夕方夜にかけてまた下がる気温変化の繰り返し。この影響で知らず知らず体調を崩す人もちらほらです。呼吸器系に異常を感じている人が多い気がします。わたしも正直あまり体調が良いとは言えない感じ。適度な有酸素運動で回復を促したいところです。
＊本日も旭川からホイール製作の続きです。ディスクホイールはタイヤベッド部になるサクラ材は既に接着済です。この後の作業はベッドのR加工やディスク面の穴明けなどが可能です。が、先週から行なっているFホイール用の木リムの製作を進めるようです。サクラ材を数周巻き付け作業を繰り返し、700C相当の外周が望めそうになったらディスクホイール同様外周切削を行ないます。巻き付けた状態で切削しますが、切削も注意するべき点があります。
＊接着硬化しているサクラ材ですが、切削時の刃物との摩擦熱で木リムが焼けてしまうことがあります。刃物の回転数が早いため、リム側もそれなりに早く廻してあげないとその熱で表面が焼け焦げてしまうことがあるんです。もちろん焼けるほど高熱になるため接着剤にもあまりよくない為、思い切って廻してあげて熱がこもらないようにするのがコツです。この作業うまくいっていたようですが、少し凹んだ箇所が発生したようなので、もう一巻きする前提で凹んだ箇所を削り落とすことにしました。
切削後、再度サクラ材を巻き付けて、再び硬化待ちです。

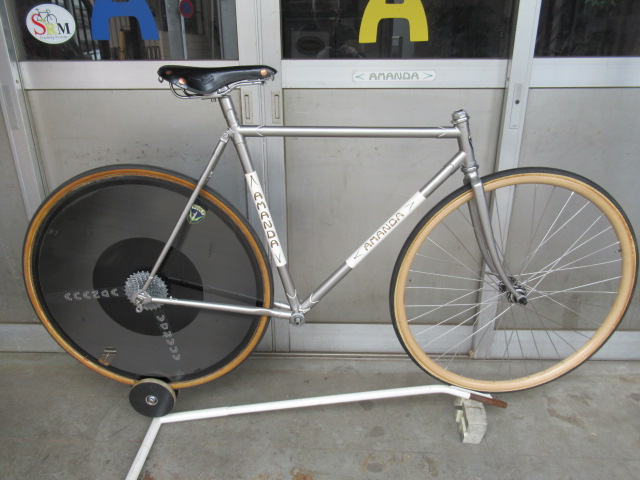

＊既に２６インチコンプレッションホイールを完成させているヒルクライムタイムトライヤー。最終作業として、おフランス？に特注した極上のタイヤを乗せにご来店です。これでついに完成です。ご本人ならずとも、ん～～使って（乗って）見たいと思える車輪です。お次は後輪ですか？それともフレームですか？迷うところですね。

＞アマンダ短信２０２３　～5月分＜

まとめて掲載　工房主任安堵勝
5月２２日分

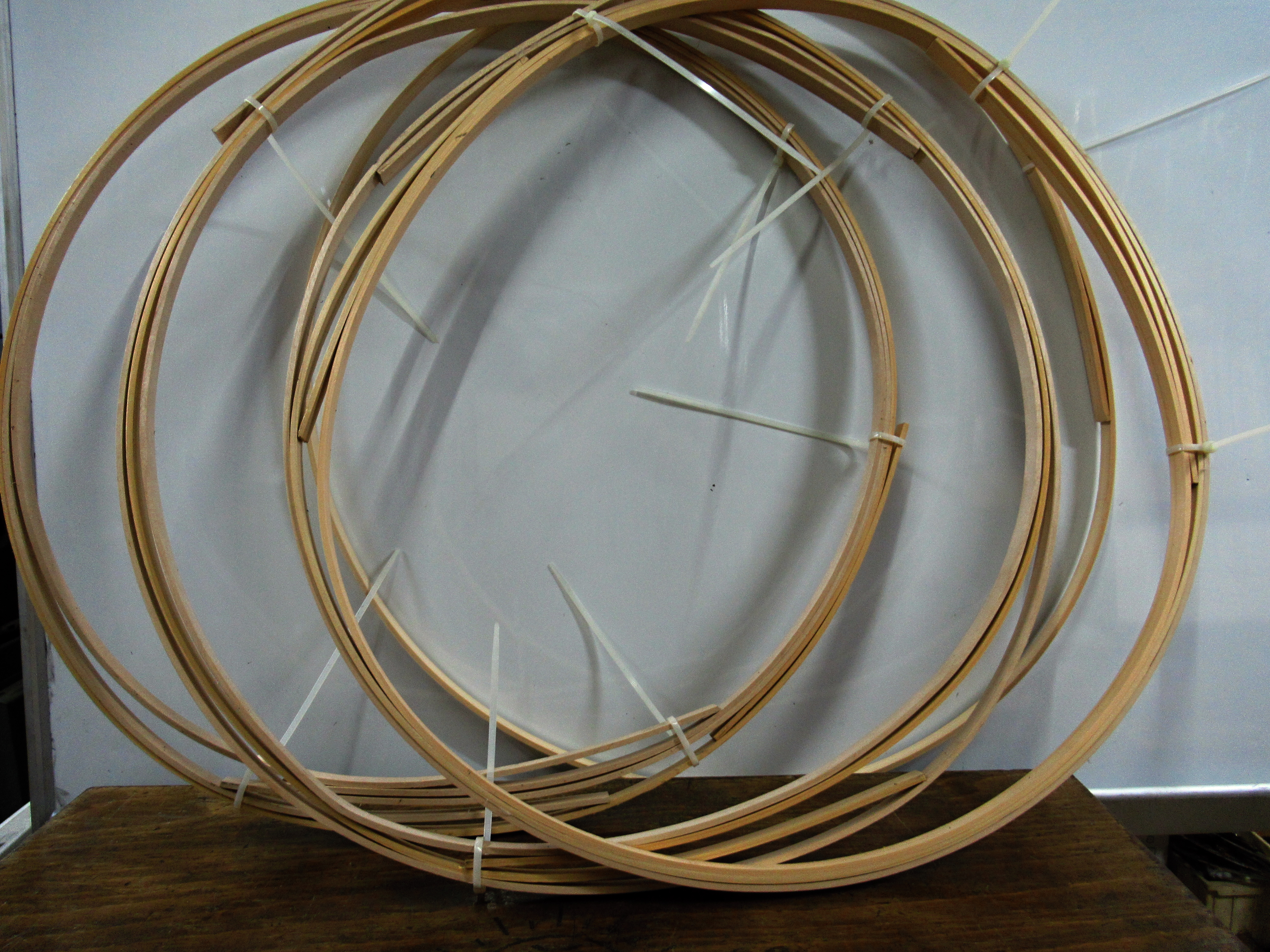

＊昨日に続き、CFディスクホイールの作業です。タイヤベッド部になるサクラ材に接着剤を塗布し外周に巻き付けたあと、金属ベルトで戻らないように抑えて硬化まで放置します。前輪用木リムはオリジナルで製作をご希望とのことで、サクラ材のカンナ掛けと巻き癖作業を開始します。CFディスクで行なった作業と同じ要領で、サクラ材を接着巻き付け作業を繰り返します。７００C相当の外周をカバーできるぐらいの外径になるまで、これを繰り返します。

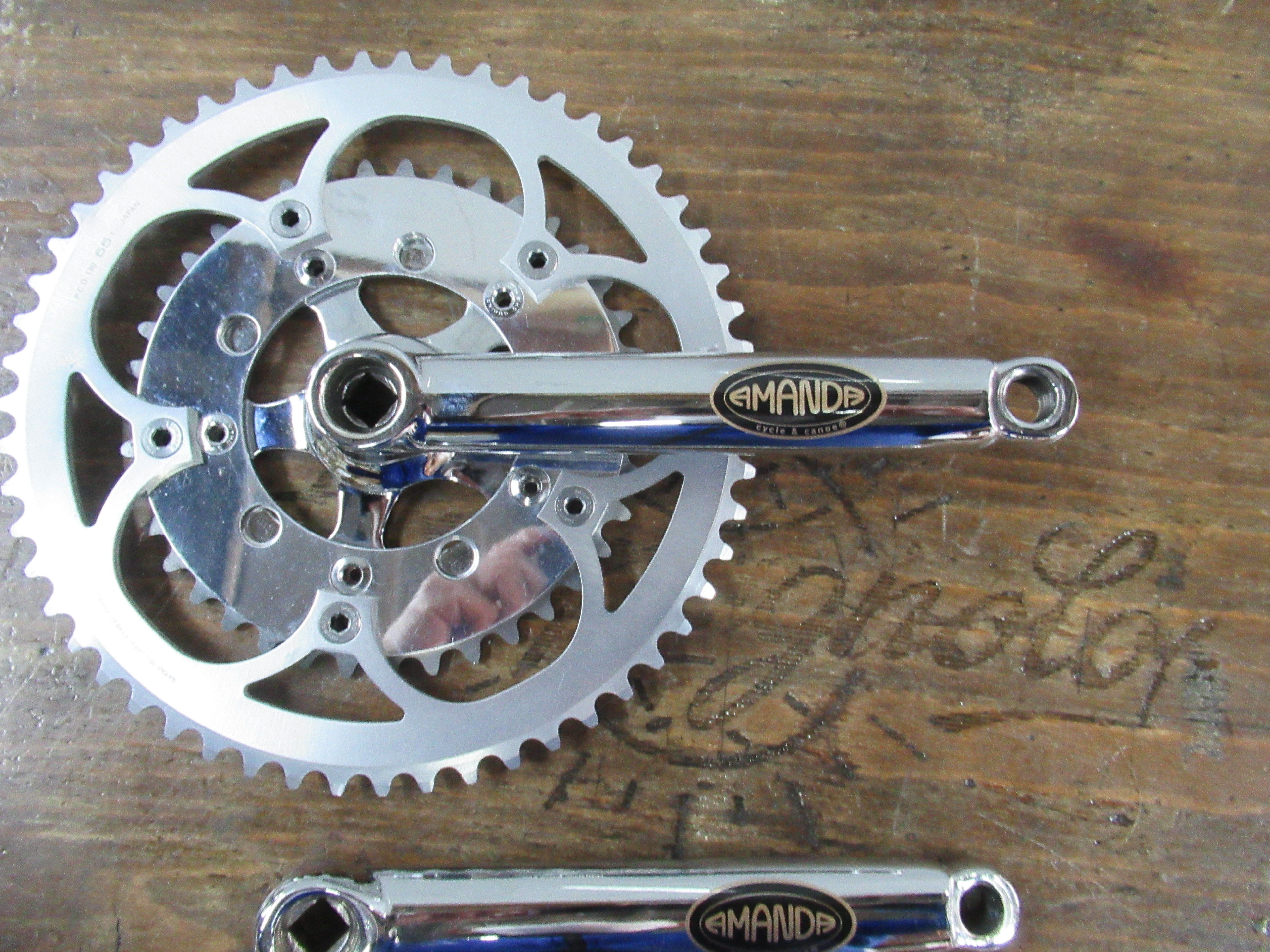

＊パワーメータを破壊したヘビーユーザーが久しぶりにご来店です。SRM社へ返品修理依頼するための現物を持っていらっしゃましたが、特殊な構造故、チェーンリングのALボルトが運悪く舐めてしまった為、外せずにお持ちになりました。何とか舐めたボルトを緩めることに成功したので、分離することができました。パワーメーター部はSRMへ送付し、おそらく治せると返事が来ているので、再生されて戻るのを待ちます。
５月２１日分

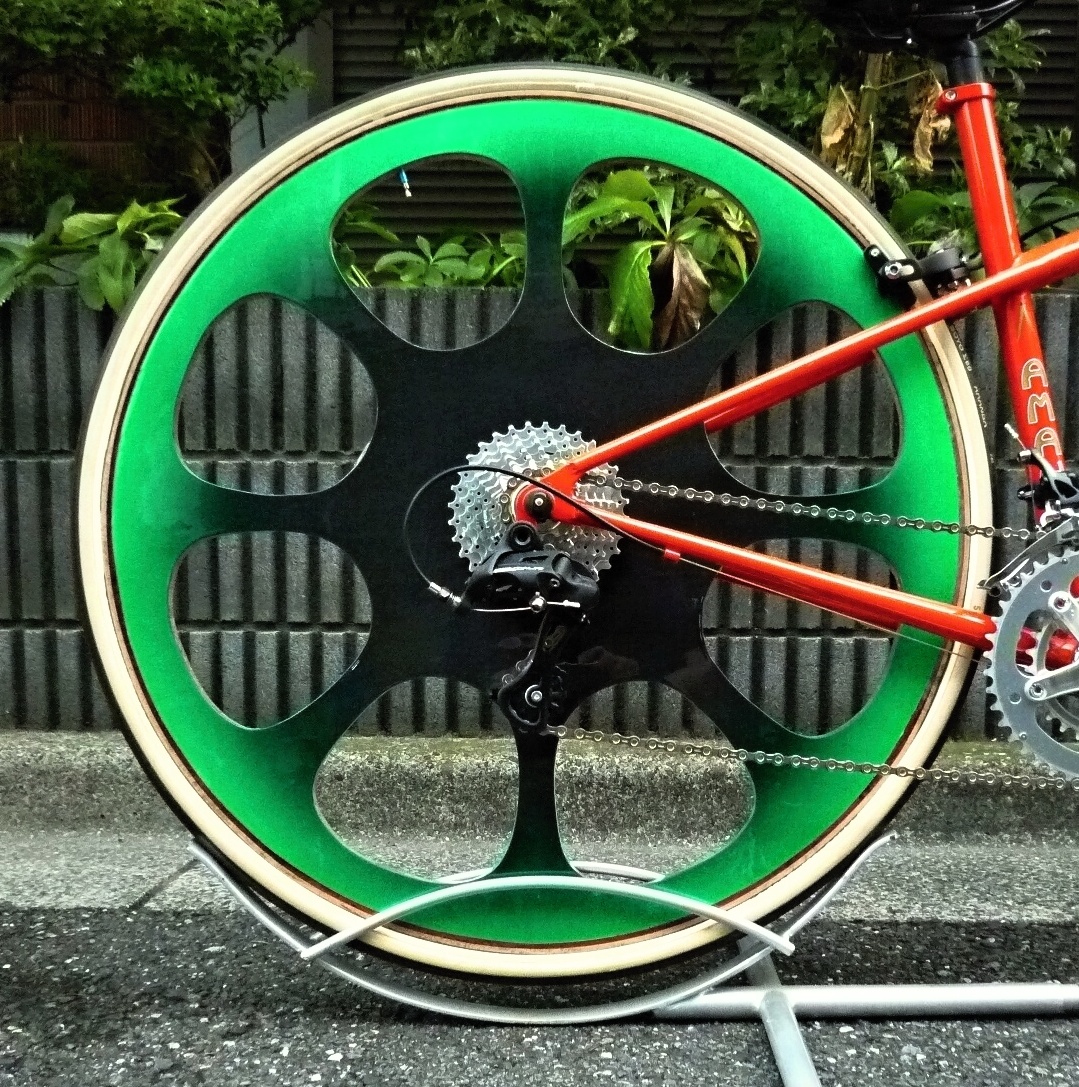

＊本日は先週に引き続き、旭川からいらっしゃいました。明日までの２日間の作業になります。前回でCFディスクの形はほぼ完成しました。今日はタイヤベッド部の製作です。既にバルサをCFプレートでサンドイッチ接着し硬化済ですので、サクラ材を載せる外径部をグライディングします。ノギスで計測しながら、サクラ材の厚み分を考慮した外径に仕上げます。サクラは木材のなかでも割れやすく、取り扱いに注意する必要があります。サクラ材の端部を鋭角状にカンナ掛けした状態で曲げ癖を付け為に外周に一旦巻き付けながら放置します。

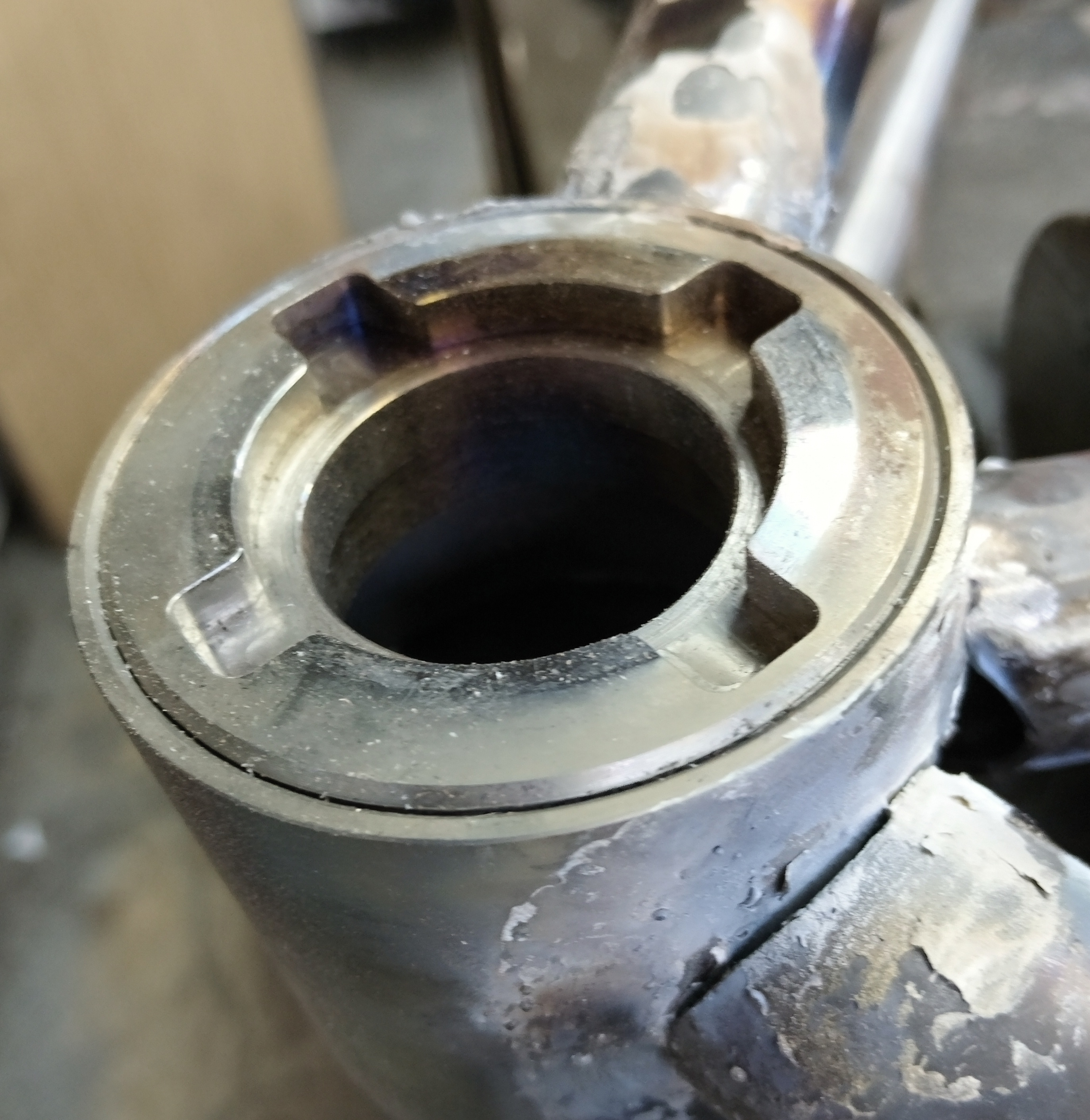

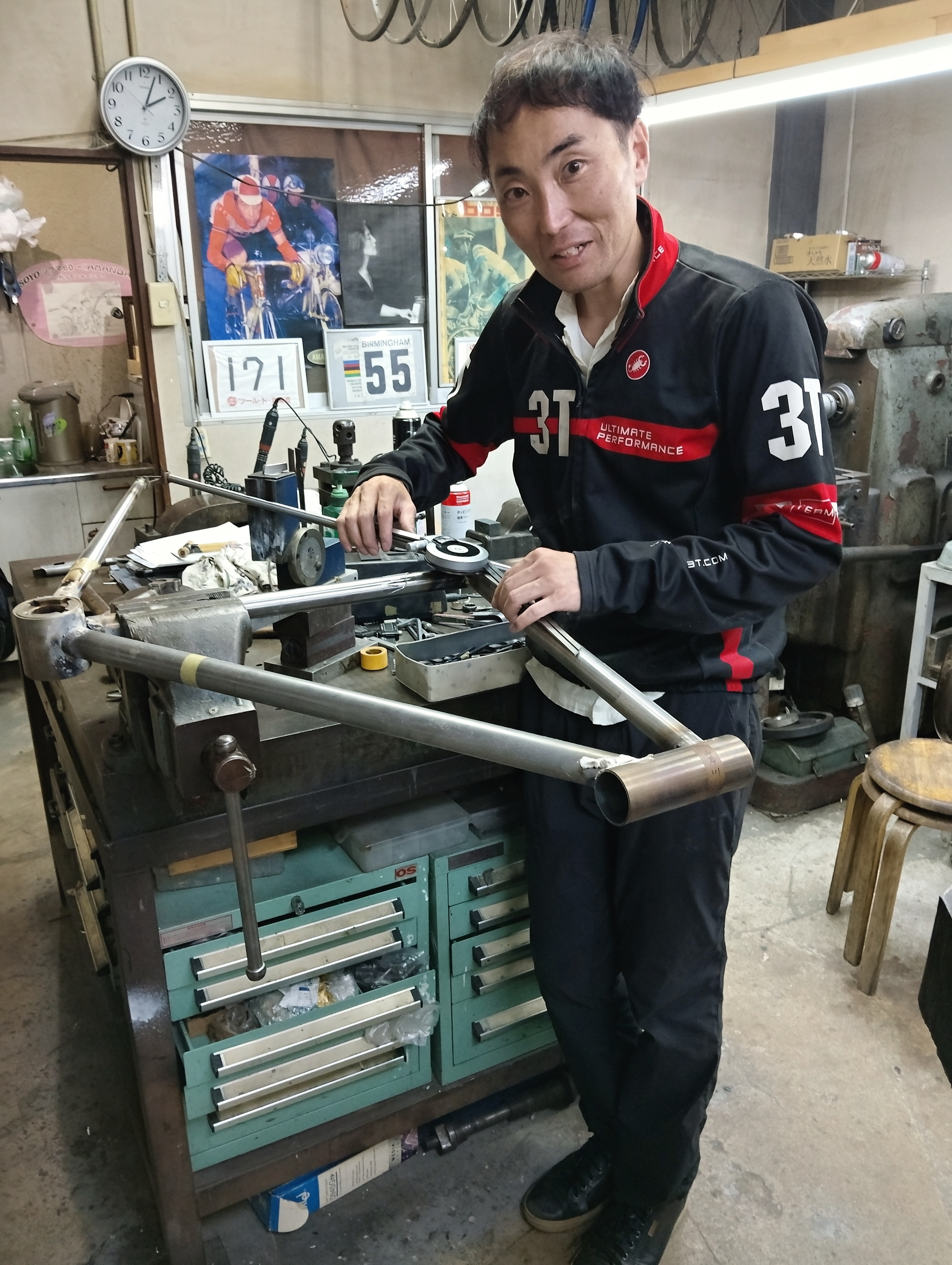

＊都内在住のKさん。２６インチフレーム製作の続きです。都内在住のKさん、２６インチフレーム製作の続きです。前回、Fフォークは大方の形状は完成しました。固定用のナットはロー付け済、ブレーキ台座をロー付けして、仕上げ作業を待ちます。次は、フレーム製作に入ります。現在お乗りのフレームを参考に設計寸法決めました。BBハイトは現在の値に近いものをご希望、チューブは迷いながらも、丈夫さと重量をバランスさせたものを選定し022と019を組み合わせることにしました。ヘッドはノーマルサイズです。次回までにチューブのカッティング長さをどうするか？決めて頂き、治具上で
突き合わせてチューブ長を決めてカッティングしていきます。
5月１４日
＊続く２日目　今回製作するディスクの中身はバルサ仕様です。昨日接着した専用部材のＣＦプレートが接着される面を旋盤加工で、ハブ軸回転させて面出し加工します。この加工面がＣＦプレートを接着する基準面となります。次にＣＦプレートとバルサ部材の加工に入ります。まず、バルサをサンドイッチ接着するＣＦプレートの穴加工です。先ほど旋盤加工した部材の接着面の外径を測定し、その径が確実に収まる穴をＣＦプレート側にあけます。専用の円切りカッターで切断するのですが、扱いにコツが少々必要です。
２枚分を加工を終えて、お次はバルサ側の穴加工です。こちらもハブを接着した部材の円形部外径に合わせて、バルサ材中心付近を専用のカッターで繰り抜きます。バルサ側の穴に部材が無理なく、嵌るように手やすりで、穴径を修正します。

いよいよディスク部のＣＦプレートとバルサ部の接着となりますが、その前に難儀な作業が待っています。ＣＦプレートの裏側（接着面）の剥離シートを剥がす必要がありますが、このシートがなかなかきれいに剥がすことができません。何度か作業を繰り返しながら、剥がすコツをつかんだようで、それほど時間をかけずに剥がすことが出来ましたー。

そして接着工程となります。２枚のＣＦプレート全面とバルサ２面に接着剤を塗布するので、作業的には約１時間から２時間程度作業となります。接着剤を混合させながら硬化時間を気にしながらの作業となります。ここで使用する接着剤の量は相当量となります。使用する量がそのまま重量に加算されますが、しっかり塗布しておかないと剥離のリスクもありますので、あまり少なくもできません。全域にしっかり均一に短時間で塗り込むのは、なかなかの作業です。ここをクリアーして、ようやく接着作業が完了しました。
来週またいらっしゃるとの事、一週間置けばしっかり硬化できます。お疲れ様でした～。
５月１３日分

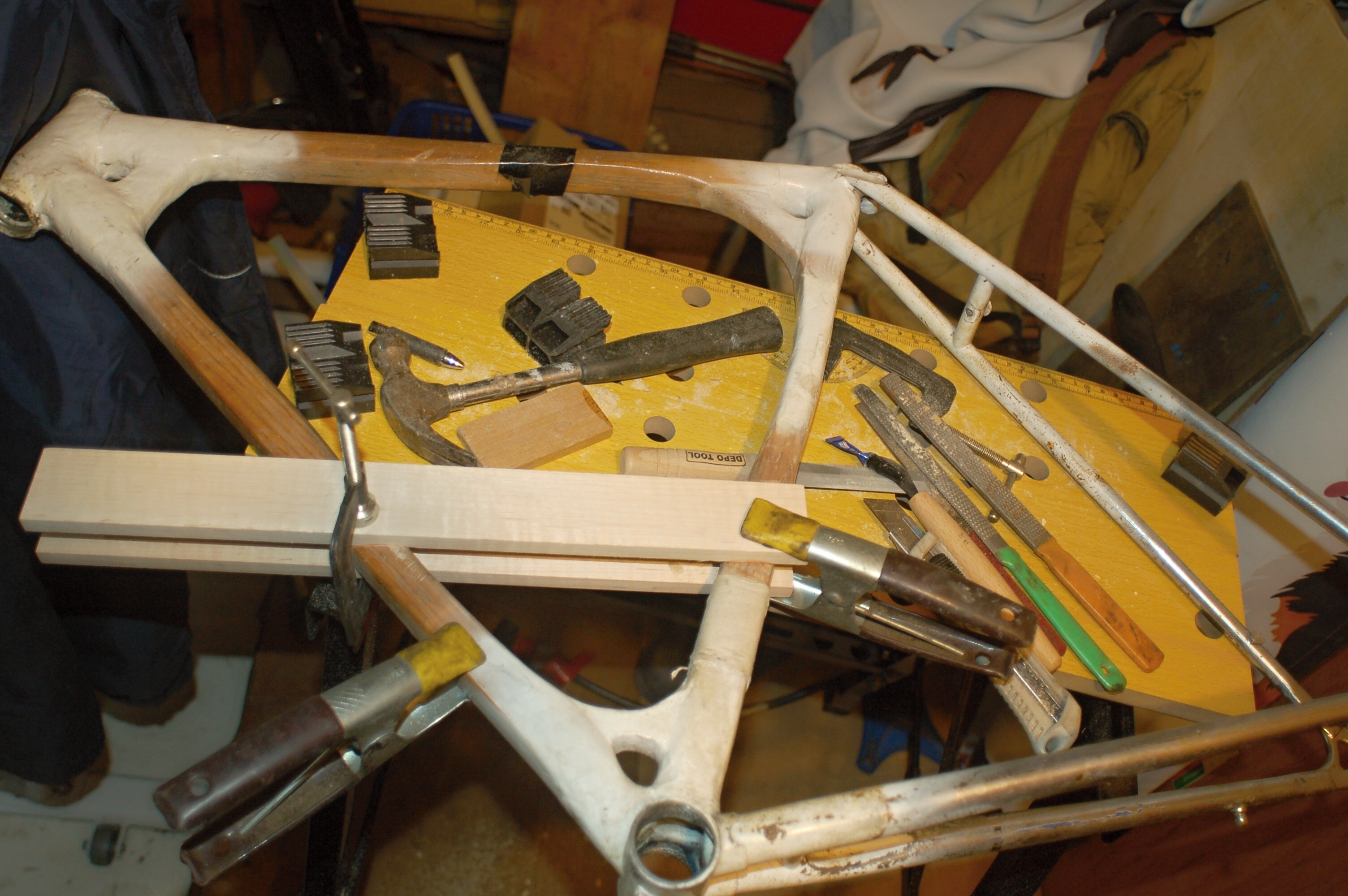

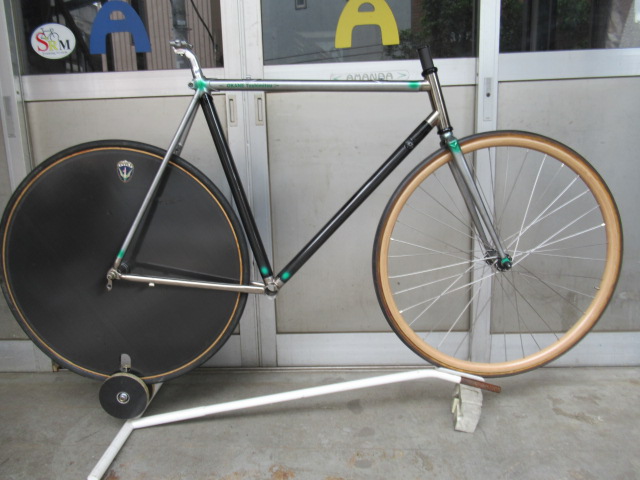

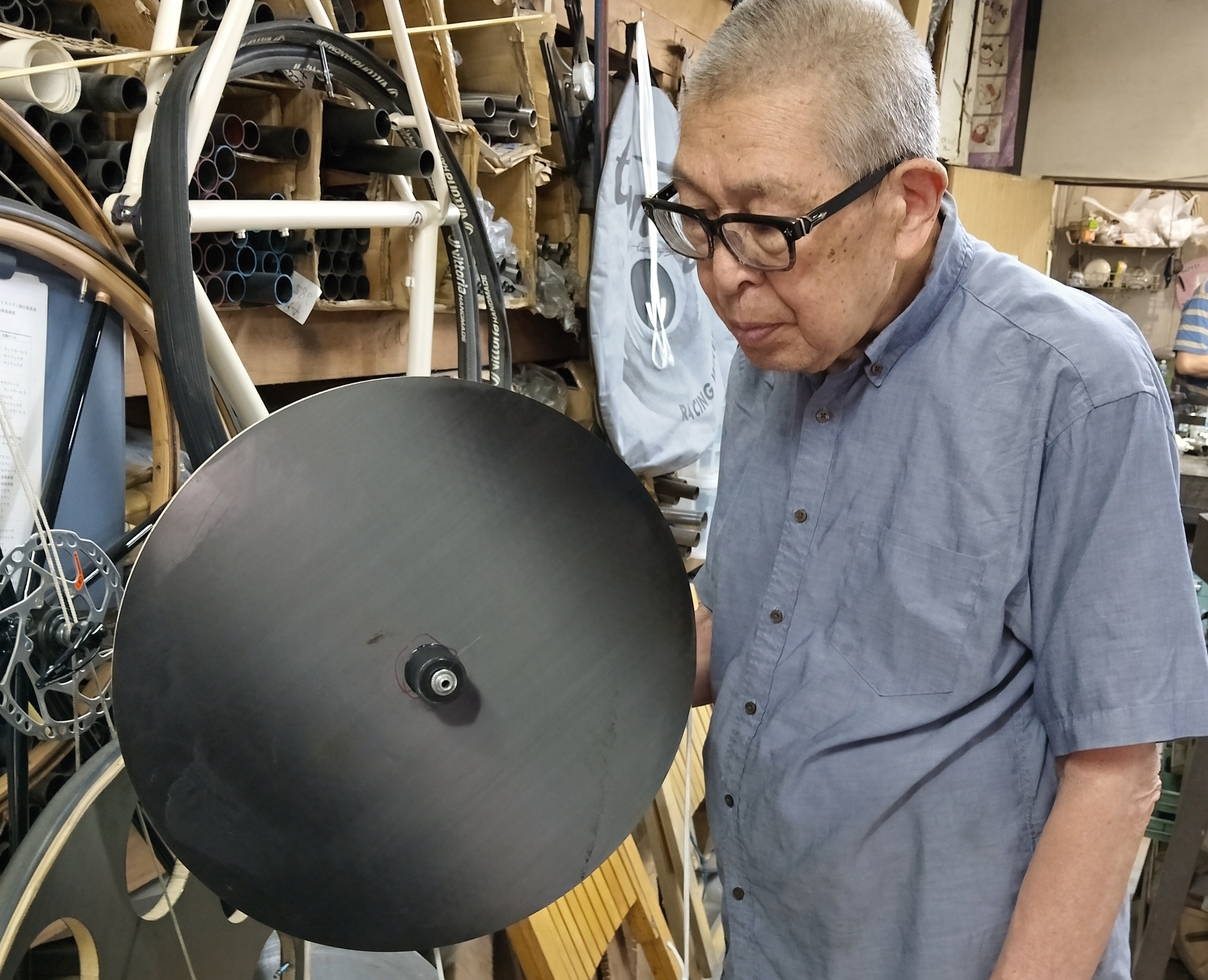

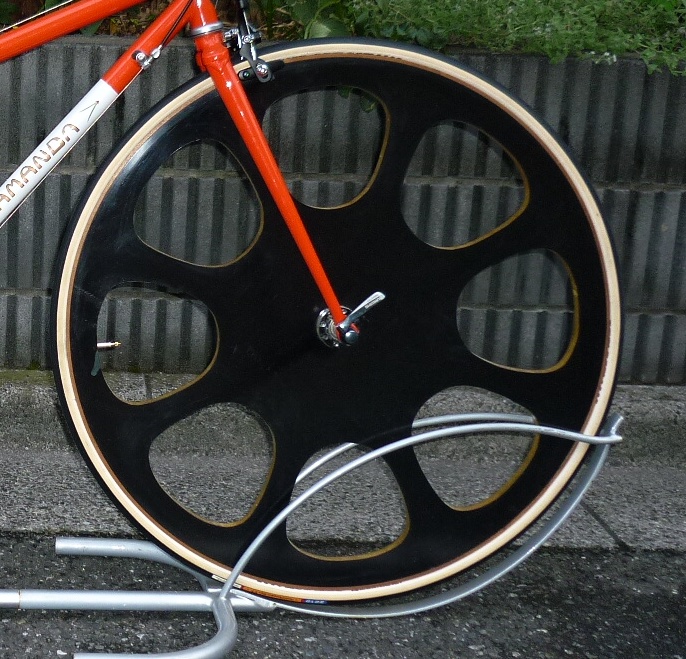

＊北海道旭川より、ＣＦディスクホイール製作にいらっしゃいましたー！木製フレーム同様、ホイールもゆくゆくは、オリジナルで製作したいというお考え.。今回はディスクホイールを製作しながら、妄想して頂きます。フレームが固定ハブ用ということで、トラック用両切りハブで製作していきます。
５月7日分
＊狛江市からご来店のKさん。ランドナーフレーム用Fフォーク製作の続きです。フォークの爪付けが完了しフォークブレードにご希望の固定ナットを片側３か所計６か所のロー付け作業を行ないました。次回から本格的なフレーム作りとなりますが、本日はほぼ完成したFフォークの仕上げ作業を行ないました。

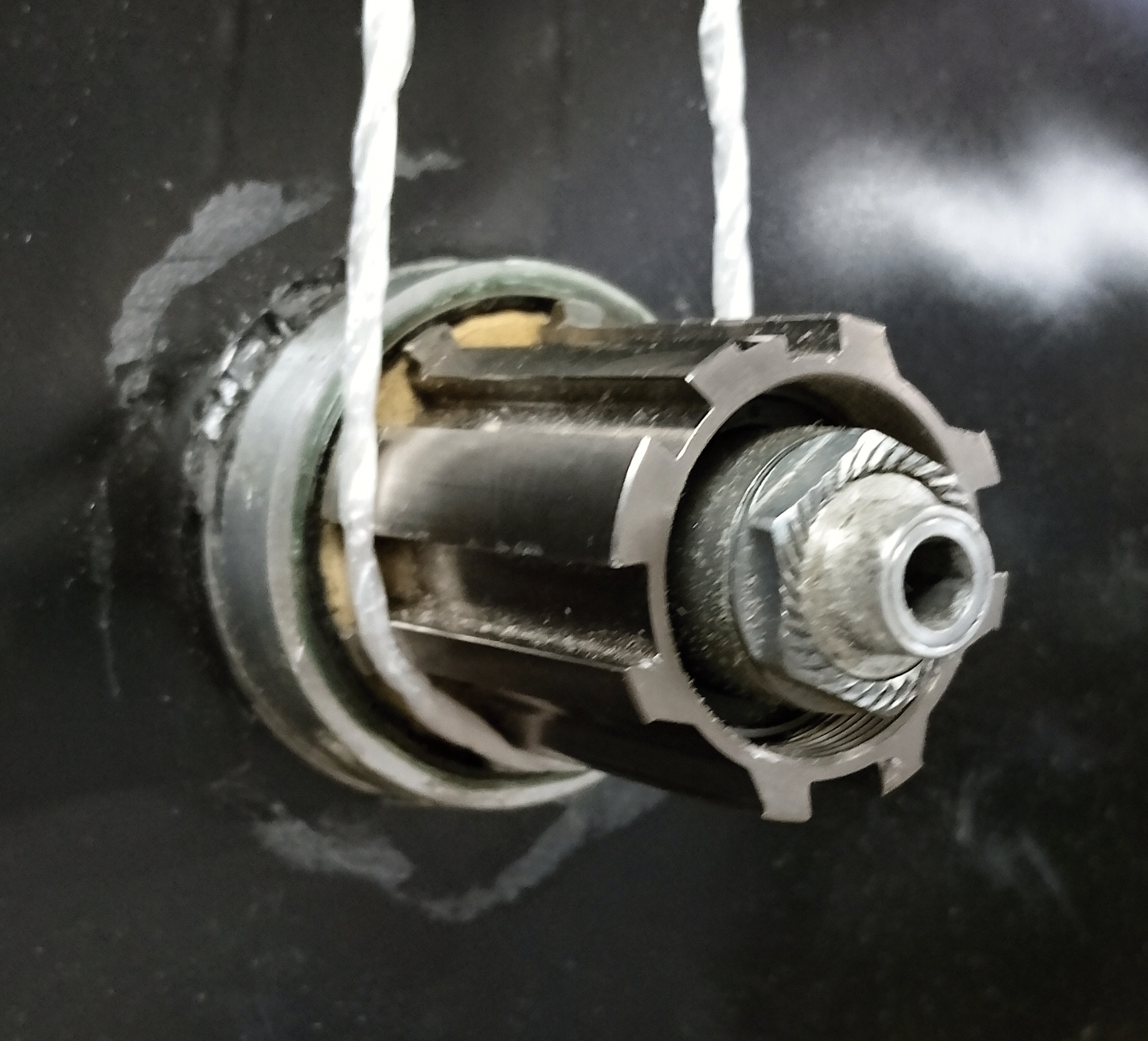

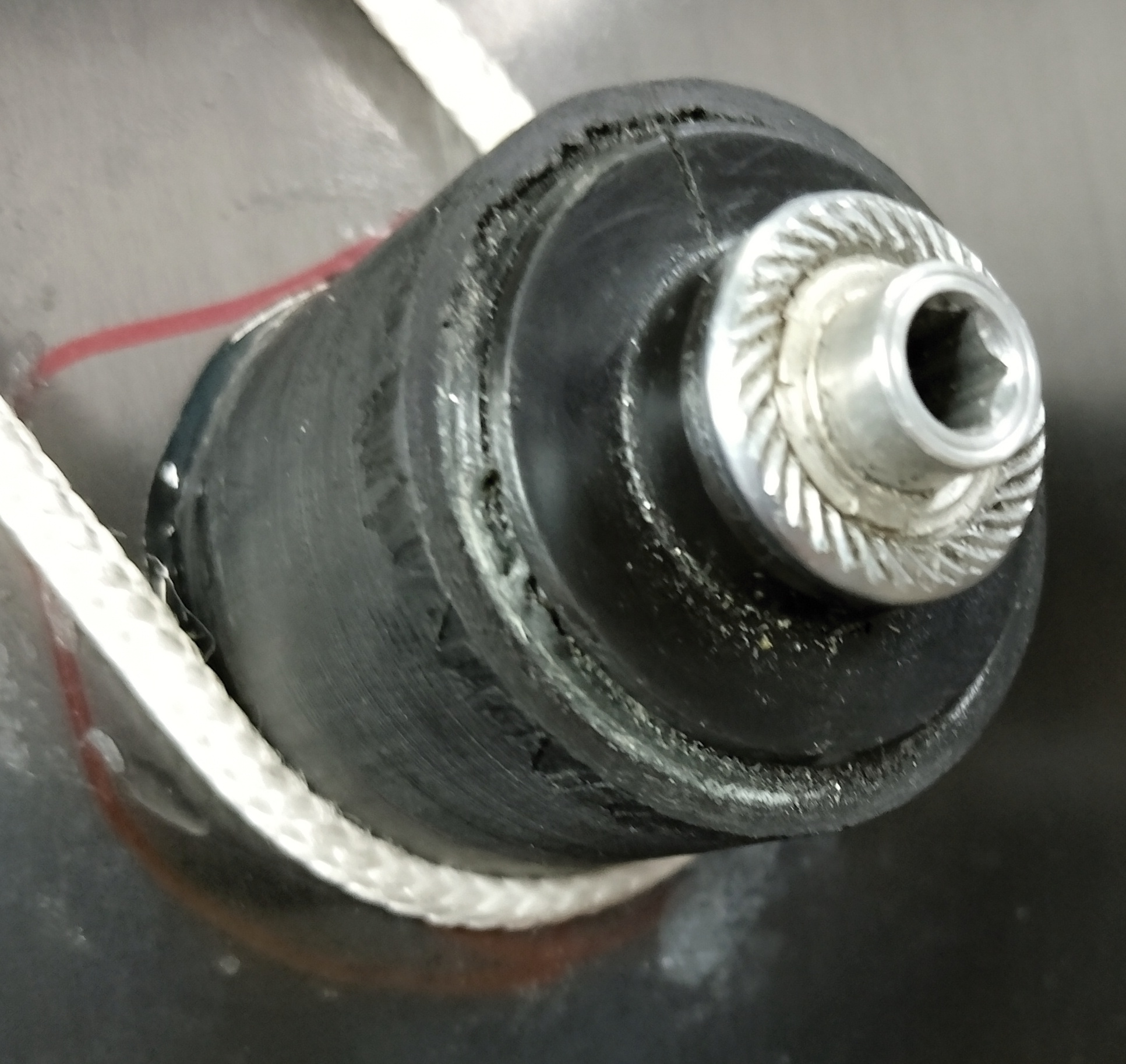

＊川口からお越しのYさん　旧アマンダディスクのハブ軸を１１速仕様に改造し、後は１１速カセットが固定できるように端面加工を施します。ご希望のカセットが入荷しましたら、加工して作業は完了です。

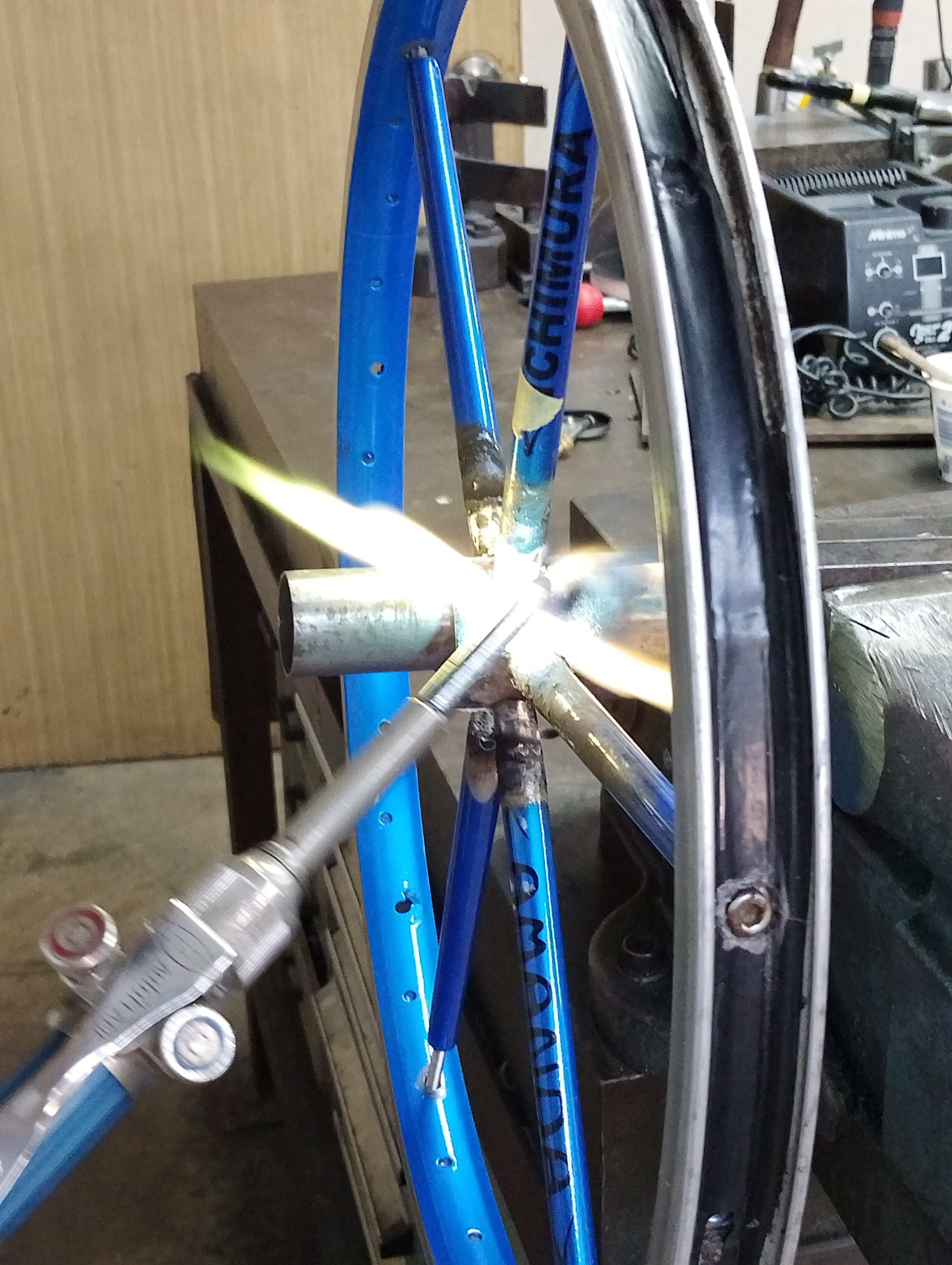

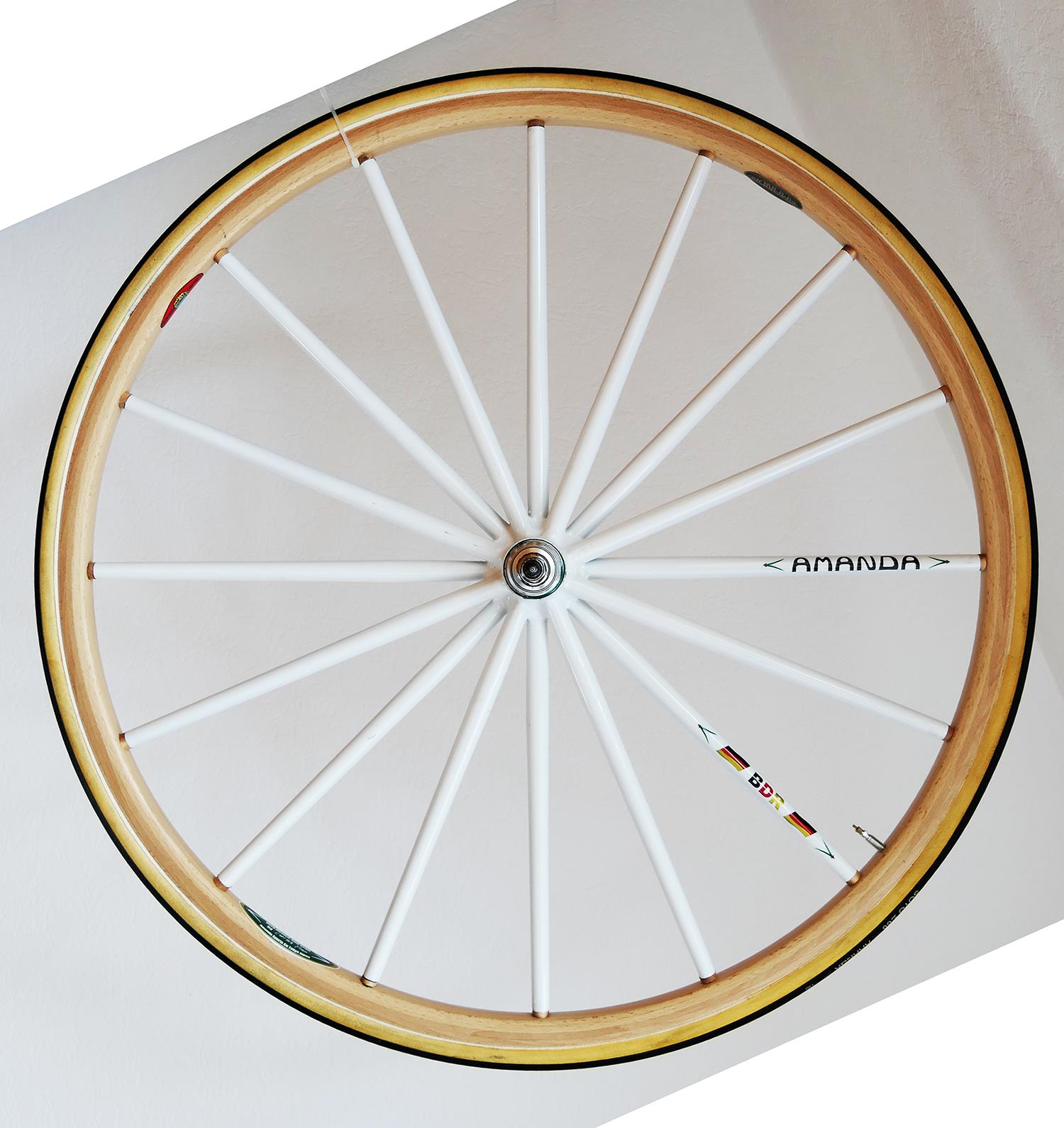

＊木リムコンプレッションの組立調整作業にMさん久しぶりの来店です。既にスポーク部のロー付け作業は済んでいますので、ハブ軸の接着、スポーク部のセンター出しそして、スポーク先端部の研削作業を終えて木リムを仮組しました。この後スポーク部は塗装作業へ。
５月６日分

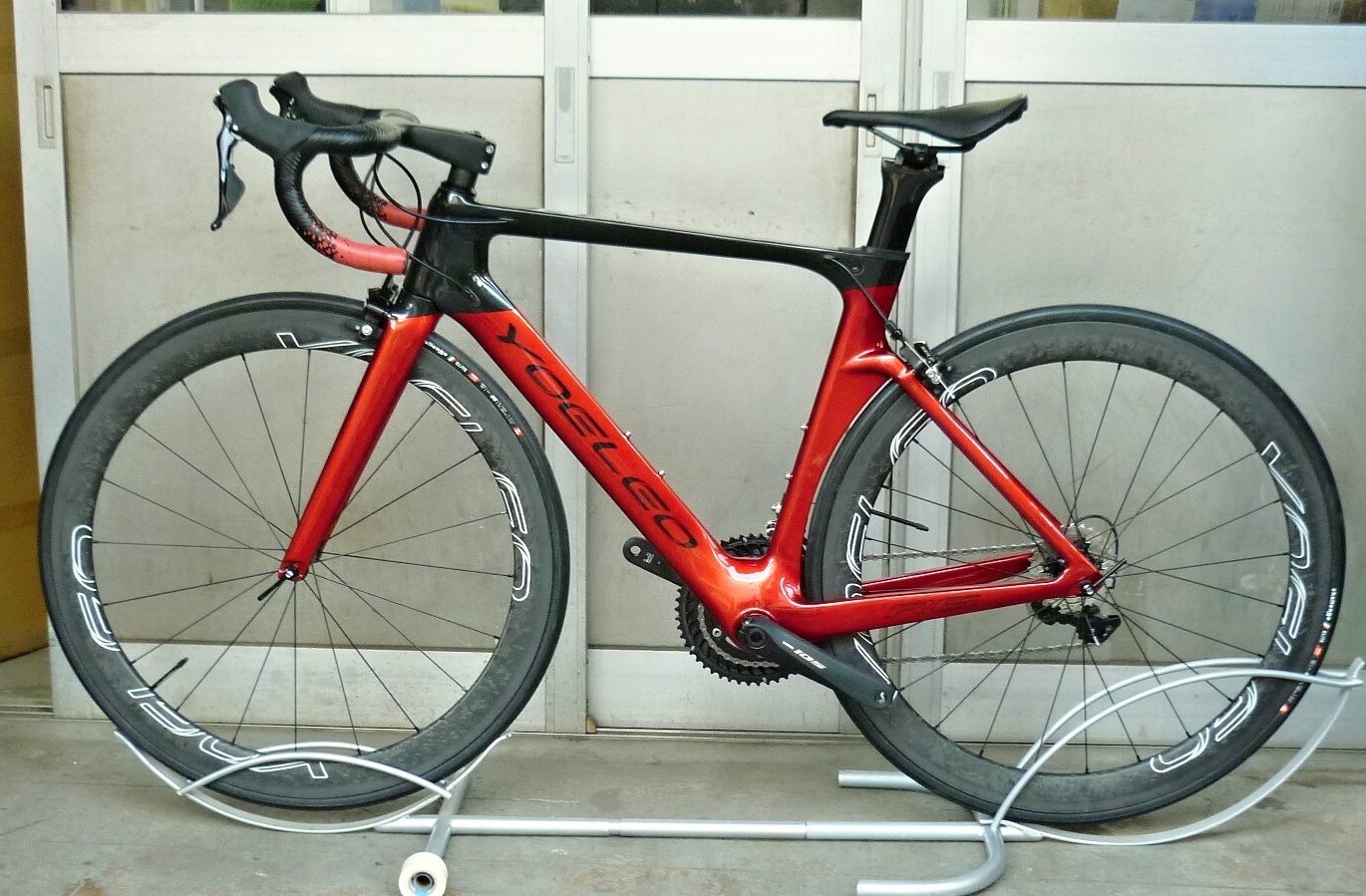

＊昨日、友人と京浜島にて、YOELEO　R11のテストライドを実施しました。数キロ程度ではありますが、おおよその特性をつかむには十分です。フルCFモノコックで、ホイールもカーボンリムで、持ち上げた第一声は持って軽い！ルックスもシンプルなホワイト系のカラーリングと今となってはオーソドックスに見えるフレーム形状は逆に好印象であります。乗った印象は逆に辛口でした。スピードに乗せる過程でマイバイクとの差を感じているようでした。あまり常用しないＣＦホイールのある種癖のある操作感も影響していたかもしれません。慣れのれべるかもしれませんが。もう少し距離を乗るのとホイールを変えてテストを続けます。
